Teljes útmutató a kokszszárításhoz, nedves poreltávolító rendszerhez kohászati kokszoló üzemben
Admin által
A kokszszárítási műveletek kihívásainak megértése
A kokszszárítás kritikus folyamat a kohászati és kokszoló üzemekben, de jelentős működési kihívásokat vet fel. A szárítókemencékben magas hőmérsékletű füstgázok keletkeznek, amelyek finom szemcsés anyagokkal vannak terhelve, kénvegyületek és savas gőzök nyomai mellett. Ez az összetett hulladékáram számos problémát jelent az üzemek üzemeltetői számára.
A hagyományos szárazszűrő rendszerek küzdenek ezekkel a feltételekkel. A magas hőmérséklet károsíthatja a szűrőközeget, míg a kipufogógáz kémiai összetétele felgyorsítja a berendezés korrózióját. Sok létesítmény szembesül azzal, hogy nem tartják be a környezetvédelmi előírásokat, ami költséges leállásokhoz és hatósági szankciókhoz vezet. A berendezések karbantartása gyakorivá és költségessé válik, ami kihat a termelés általános hatékonyságára és jövedelmezőségére.
Ezek a kihívások robusztusabb megoldást igényelnek, amelyet kifejezetten magas hőmérsékletű, nagy porterhelésű ipari környezetekhez terveztek. Ez az a hely, ahol a nedves súroló technológia elengedhetetlen a modern kohászati műveletekhez.
Mi az a kokszszárító nedves mosórendszer?
A kokszszárító nedves gázmosó egy integrált környezetirányítási rendszer, amelyet kifejezetten kohászati és kokszoló üzemi alkalmazásokhoz terveztek. A rendszer egyetlen egységes berendezésben egyesíti a porgyűjtést, a hőmérsékletcsökkentést és a kénvegyület előzetes eltávolítását.
Alapelemek és felépítés

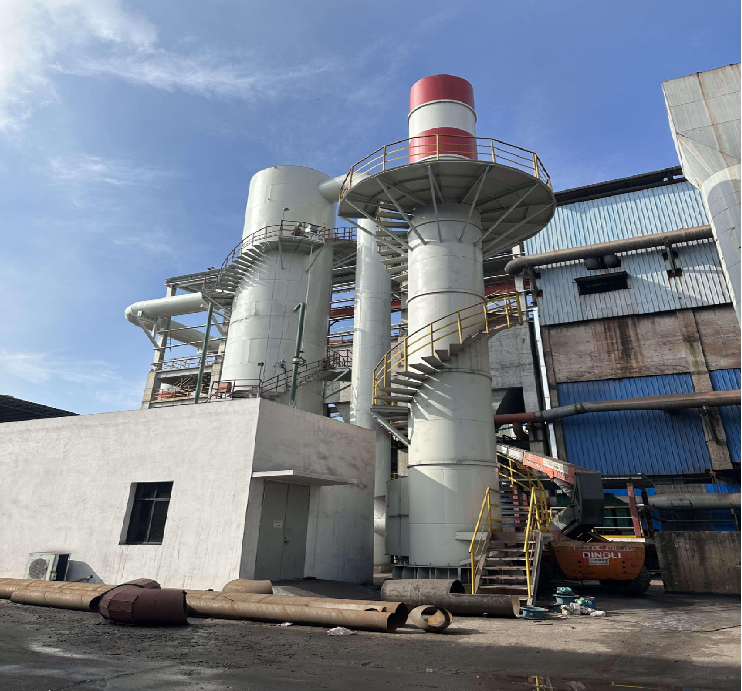

A rendszer egy függőleges acéltoronyból áll, mint elsődleges érintkezőtartály. A torony jellemzői:
Többlépcsős belső permetezőfejek az egyenletes folyadékelosztás érdekében
Spirális vizsgálólépcsők biztonsági platformokkal a karbantartáshoz való hozzáféréshez
Bemeneti és kimeneti csőrendszerek füstgázelvezetéshez
Páraeltávolító kamra a magával ragadó vízcseppek elkülönítésére
Felülre szerelt kipufogócső a tiszta gázelvezetés érdekében
Integrált keringető vízkezelő és visszanyerő egység
Ezek az alkatrészek komplett egycsomagos megoldásként működnek együtt, minimális helyszíni összeszerelést és a meglévő termelési infrastruktúrával való integrációt igényelve.
Tervezett alkalmazások
Ez a technológia kifejezetten alkalmas:
Kokszolókemence és dobszárító kipufogógáz-kezelés
Acélsalak szárítási műveletek
Kohászati szinterező kemence véggáz kezelése
Magas hőmérsékletű ipari porgyűjtés, amely egyidejű hűtést igényel
Működési elvek és folyamatfolyamat
Annak megértése, hogy a nedves porgyűjtő Opers segít megmagyarázni, hogy ez a technológia miért jobb a kokszszárítási alkalmazásokban. A folyamat több integrált szakaszból áll, amelyek egyszerre működnek a levegőminőség átfogó javítása érdekében.
A kezelési folyamat
1. szakasz: Beszívás és érintkezés - A kokszszárító berendezésből származó forró füstgáz az alsó bemeneti csatlakozáson keresztül jut be a gázmosótoronyba. A gáz sebességét úgy szabályozzák, hogy optimalizálja az érintkezési időt anélkül, hogy túlzott nyomásesést okozna a rendszerben.
2. szakasz: Folyadékporlasztás - A többszintű permetezőrendszerek elosztják a mosófolyadékot a toronykamrában. A permetezési minta sűrű ködöt hoz létre, amely maximalizálja a felületi érintkezést a folyadékcseppek és a bejövő gázáram között.
3. szakasz: Részecskebefogás - A porrészecskék vízcseppekkel ütköznek és beszorulnak. A hőmérséklet csökkenése gyorsan megy végbe, mivel a magas hőmérsékletű gáz hőt cserél a hidegebb mosófolyadékkal. A nedves befogás és a párolgásos hűtés kombinációja rendkívül hatékonyvá teszi ezt a folyamatot a száraz módszerekkel összehasonlítva.
4. szakasz: Páraleválasztás - A kezelt gáz felemelkedik a páramentesítő szakaszon, ahol a centrifugális erők és az ütközés eltávolítja a magával ragadó vízcseppeket. Ez biztosítja, hogy a kilépő levegő megfeleljen mind a környezetvédelmi, mind a biztonsági követelményeknek.
5. szakasz: Kipufogógáz-ürítés - A megtisztított, hűtött gáz jelentősen csökkentett hőmérsékleten és részecskekoncentrációval távozik a felső kéményen keresztül, ami megfelel a szabályozási megfelelési küszöbértékeknek.
6. szakasz: Víz-újrahasznosítás - A porral terhelt mosófolyadék az alsó gyűjtőteknőbe folyik le, ahol a gravitációs ülepedés szétválasztja a szilárd anyagokat. A tiszta víz visszakeringetődik a permetezőfejekbe erre a célra szolgáló szivattyúrendszereken keresztül, míg a leülepedett iszapot rendszeresen eltávolítják a megfelelő ártalmatlanítás érdekében.
Miért jobb a nedves súrolás a száraz szűrésnél?
A szárazzsákos szűrők mechanikus elválasztáson alapulnak, és kritikus korlátokat szenvednek a magas hőmérsékletű kokszszárítási szolgáltatásban. A szűrőközeg bizonyos hőmérséklet felett gyorsan lebomlik, állandó cserét igényel, és a gyártás megszakítását okozza. Ezenkívül a száraz szűrők nem hűtik le a gázokat és nem távolítják el a savas gőzkomponenseket.
A nedves súrolás megszünteti ezeket a korlátokat. A víz belső hőkapacitást biztosít a hűtéshez, megakadályozza a szűrőközeg lebomlását, és kémiailag semlegesíti a savas kénvegyületeket. A technológia kezeli a szélsőséges hőmérsékleteket, amelyek tönkreteszik a mechanikus szűrőket néhány napon belül.
A kohászati műveletek alapvető előnyei
Kivételes magas hőmérsékletű képesség
A kokszszárítás során gyakran 200 Celsius fokot meghaladó füstgáz keletkezik. Ez a hőmérsékleti rendszer órákon belül tönkreteszi a mechanikus szűrőrendszereket. A nedves gázmosó technológia ebben a teljes tartományban megbízhatóan működik, biztonságos kimeneti hőmérsékletre hűti a gázokat, miközben megőrzi a szerkezeti integritást. A berendezés-beruházás védve van a hőbomlás okozta károktól.
Többfunkciós integráció
Egyetlen egység három kritikus funkciót lát el egyszerre: részecskegyűjtés, kipufogógáz hűtés és előzetes savgáz-semlegesítés. Így nincs szükség külön porgyűjtőkre, hűtőtornyokra és vegyi kezelőrendszerekre, jelentősen csökkentve a beruházási ráfordításokat és az alapterületigényt.
Robusztus ipari szerkezet
A nagy átmérőjű függőleges torony kialakítása ellenáll az agresszív folyamatviszonyoknak. Az opcionális korrózióálló béléssel ellátott acélszerkezet alkalmazkodik a savas kénvegyületekhez és a nagy sebességű gázáramláshoz. Az integrált karbantartó platformok és csigalépcsők biztonságos hozzáférést biztosítanak az ellenőrzési és javítási tevékenységekhez, csökkentve az állásidőt és a szervizköltségeket. A jelentős fizikai szerkezet ellenáll a deformációnak termikus és nyomásciklusos igénybevétel esetén.
Testreszabható tervezési rugalmasság
A rendszer kapacitása, belső konfigurációja és anyagválasztása alkalmazkodik az adott üzemi követelményekhez. A feldolgozási mennyiség a kis segédszárítóktól a nagy elsődleges kemence kipufogórendszerekig terjed. Az anyagspecifikációk tartalmazhatnak rozsdamentes acélt, gumival bélelt szénacélt vagy speciális bevonatokat a korrózióértékelés és a költségvetési paraméterek alapján. Az ügyfelek mérnöki megoldásokat kapnak, nem pedig általános berendezéseket.
Stabil környezeti megfelelőség
A kilépő por koncentrációja következetesen megfelel a szabályozási küszöbértékeknek bonyolult szabályozási logika vagy gyakori közegcsere nélkül. A rendszer fenntartja a megfelelőséget a változó termelési arányok és az üzemanyag minőségi ingadozása során, kiküszöbölve a büntetési kockázatokat és a működési bizonytalanságot.
Technikai összehasonlítás: nedves súrolás vs. száraz szűrés
| Kritériumok | Nedves súroló | Szárazzsákos szűrő |
|---|---|---|
| Hőmérséklet tolerancia | 260 C-ig | 130 C-ig |
| Médiacsere gyakorisága | Minimális (nincs) | 12-24 havonta |
| Savas gáz eltávolítása | Igen (adalékanyagokkal) | Nem |
| Integrált hűtés | Igen | Nem |
| Működési megbízhatóság | Magas (90%-os üzemidő) | Közepes (70-80%) |
| Vízfogyasztás | Mérsékelt (újrahasznosított) | Nemne |
| Éves működési költség | Alacsonyabb (5-7K) | Magasabb (15-20 000) |
Ez az összehasonlítás azt bizonyítja, hogy a nedves súrolási technológia kiváló teljesítményt nyújt olyan kohászati alkalmazásokban, ahol a magas hőmérsékletű, nagy porterhelési feltételek szabványos működési paraméterek.
Kiválasztási és tervezési paraméterek
Kritikus információ a rendszerméretezéshez
A megfelelő berendezés kiválasztása megköveteli az adott működési feltételek átfogó felmérését. A mérnököknek a következő adatokra van szükségük a pontos javaslatok kidolgozásához és a kielégítő teljesítmény biztosításához:
A kipufogógáz térfogatárama (köbméter per óra vagy CFM-ben mérve)
A belépő gáz hőmérsékleti tartománya és várható ingadozásai
Porkoncentráció a bemenetnél (gramm per köbméter vagy szemek per köbláb)
Porszemcseméret-eloszlás és összetétel elemzés
Kémiai vegyületek (kén-oxid, hidrogén-szulfid) jelenléte és koncentrációja
Elérhető beépítési lábnyom és magassági távolság
Vízminőségi jellemzők és elérhetőség a létesítményben
Az Ön joghatóságára vonatkozó környezetvédelmi kibocsátási szabványok
Gyártási ütemterv és a szükséges rendszer rendelkezésre állási százaléka
Kulcsrakész megoldási megközelítés
A modern beszállítók átfogó, integrált megoldásokat kínálnak, amelyek kiküszöbölik a beszerzési folyamat bonyolultságát. A fő gázmosó tartályon túl a komplett rendszerek a következőket tartalmazzák:
Tervezett bemeneti és kimeneti csővezetékek megfelelő tágulási hézagokkal
Centrifugális keringető szivattyúk folyamatos ipari használatra
Automatikus szórófejes fúvókák az egyenletes folyadékeloszlásért
Iszapgyűjtő és -kezelő berendezések
Elektromos vezérlőrendszerek hőmérséklet- és nyomásfigyeléssel
Strukturális támogatási keretrendszerek az Ön webhelyének feltételeihez
Teljes műszaki dokumentáció és üzemeltetési kézikönyvek
Üzembe helyezési támogatás és a személyzet képzése
Ez a csomagolt megközelítés leegyszerűsíti a beszerzést, a telepítést és a folyamatos felügyeletet a több gyártótól származó alkatrészek összeszereléséhez képest.
A telepítés, üzemeltetés és karbantartás alapjai
Telepítési követelmények
A sikeres telepítés a telepítési szakaszban a megfelelő tervezéstől és végrehajtástól függ. A helynek megfelelő alapkapacitást kell biztosítania a feltöltött torony tömegéhez, amely jellemzően 5-15 tonna, a hajó méretétől függően. Az iszap elhelyezéséhez és a vízelvezetéshez elengedhetetlen a megfelelő vízelvezetés. A berendezés megérkezése előtt meg kell erősíteni az elektromos és vízellátás közüzemi csatlakozásait.
A torony szerkezetének függőleges igazítása kritikus a kiegyensúlyozott belső áramláseloszlás és az optimális teljesítmény érdekében. A professzionális telepítőcsapatok precíziós műszereket használnak az ipari szabványok szerinti vízszintes beállítás ellenőrzésére. A megfelelően tömített csőcsatlakozások megakadályozzák a levegő megkerülését és fenntartják a gyűjtés hatékonyságát.
Napi és heti műveletek
A működést követően a rendszerek minimális gyakorlati kezelést igényelnek. Az üzemeltetőknek figyelniük kell a bemeneti hőmérsékletet, és a paramétereket a tervezési előírásokon belül kell tartaniuk. A nyomásmérők nyomon követik a rendszer ellenállását, korai figyelmeztetést adva az esetleges eltömődésekre vagy működési problémákra. A gyűjtőaknában lévő vízszint időszakos vizuális ellenőrzést igényel. A szivárgások vagy szokatlan zajminták alapvető vizuális ellenőrzése segít a karbantartási igények korai felismerésében.
Ütemezett karbantartási program
Havi: Tisztítsa meg a permetező fúvókákat, hogy megakadályozza az ásványi anyagok felhalmozódását, ami csökkenti a porlasztási hatékonyságot. Vizsgálja meg a szivattyú csapágyait és tömítéseit, hogy nincs-e rajta kopás jele.
Negyedévente: Iszap eltávolítása a gyűjtőmedencéből. Vegyen mintát és elemezze az újrahasznosított vizet a pH-egyensúly és a korróziógátló koncentráció szempontjából. Vizsgálja meg a hozzáférhető belső felületeket, hogy nem halmozódott-e fel vízkő.
Éves: A torony belső felületeinek szakszerű vizsgálata szakképzett szakemberek által. Szivattyútömítés csere, ha látható a kopás. Teljes körű vízkezelő rendszer elemzés és kémiai adalékok esetleges cseréje.
Ez a megelőző karbantartási ütemterv általában a sürgősségi javításokhoz és a nem tervezett leállásokhoz kapcsolódó kiadások egyötödébe kerül.
Környezeti teljesítmény és szabályozási megfelelőség
Kibocsátáscsökkentési képességek
A kokszszárítási műveletek összetett levegőminőségi kihívásokat jelentenek az egyszerű porgyűjtésen túl. A magas hőmérsékletű kipufogógáz illékony szerves vegyületeket, kén-dioxidot és finom részecskéket hordoz, amelyek veszélyeztetik a környezeti megfelelést. Egy megfelelően megtervezett és üzemeltetett nedves mosógép egyszerre kezeli mind a három funkciót.
A részecskék csökkentése jellemzően meghaladja a 95 százalékot, ha meghatározott bemeneti porkoncentrációra tervezték. A hőmérséklet-csökkentés a bemenettől a kimenetig eléri a 80-100 Celsius-fokot, ami előnyös a későbbi berendezések számára, és csökkenti a helyi levegőminőségre gyakorolt hőhatást. A kénvegyület eltávolítási hatékonysága 60-80 százalék az újrahasznosított vízben való feloldás révén, a megnövelt teljesítmény pedig lúgos adalékok adagolásával érhető el.
Hulladékáram-kezelés
Modern füstgázmosó torony A technológia magában foglalja a víz újrahasznosítását a környezeti lábnyom és a működési költségek minimalizálása érdekében. Az összegyűjtött iszap a medencében ülepedik időszakos elszállításra, kezelhető térfogatra koncentrálva a hulladékot. Sok létesítmény sikeresen küldi ezt az anyagot a megfelelő ipari hulladékfeldolgozóknak, nem pedig a hulladéklerakóknak, támogatva a körforgásos gazdaság elveit.
A vízkibocsátás minősége az újrahasznosítási folyamat során folyamatosan javul, ahogy az üledék ülepedik, és csökken a lebegőanyag-tartalom. A végső vízkibocsátás, ha szükséges, jellemzően csak alap pH-beállítást igényel a környezeti kibocsátás előtt.
A szabályozási előírásoknak való megfelelés
A környezetvédelmi ügynökségek világszerte meghatározott kibocsátási határértékeket határoznak meg az ipari folyamatokból származó porra, hőmérsékletre és kémiai vegyületekre. A nedves súrolási technológia következetesen megfelel vagy meghaladja ezeket a követelményeket, jellemzően 30-40 százalékkal a szabályozási küszöbértékek alatt működik. Ez működési puffert biztosít a termelési sebesség változásaihoz és az üzemanyag minőségének változásaihoz, amelyek egyébként a megfelelőség megsértését okoznák.
Gazdasági indokoltság és hosszú távú érték
Tőkebefektetési szempontok
A tipikus közepes méretű kokszolási műveletek teljes integrált nedves mosórendszere olyan tőkebefektetést igényel, amelyet általában a környezetvédelmi megfelelőségi követelmények és a termelésvédelmi érték indokol. Míg a rendszer kezdeti költsége meghaladja az egyszerű száraz gyűjtési alternatívákat, a teljes birtoklási költség jelentősen kedvez a nedves súrolásnak, ha 10 éves működési periódusokat vizsgálunk.
A legfontosabb költségtényezők a következők:
Hajószerkezet és belső alkatrészek: az összes 40-45 százaléka
Szivattyúzás, csővezeték és segédberendezések: 25-30 százalék
Kezelőszervek, műszerek és elektromos: 15-20 százalék
Telepítés, tesztelés, üzembe helyezés: 10-15 százalék
Működési költségcsökkentés idővel
A száraz szűrőrendszerek jelentős folyamatos kiadásokat halmoznak fel a szűrőcserével, amely évente többször előfordul magas hőmérsékletű alkalmazásoknál. A nedves mosók szinte teljesen kiküszöbölik ezt a visszatérő költséget. A vízfogyasztás költségeit az újrahasznosító rendszerek ellensúlyozzák, amelyek a keringtetett mennyiség 80-90 százalékát visszanyerik és újra felhasználják. A szivattyú működéséhez szükséges villamosenergia-fogyasztás szerény a szárazszűrő-impulzus-tisztítás sűrített levegőigényéhez képest.
A nedves súrolás éves működési költségelőnye jellemzően eléri a 10 000-15 000 pénzegységet az egyenértékű száraz szűrőrendszerekhez képest öt év alatt. Ez a megtakarítás önmagában indokolja a pusztán közgazdasági elemzésen alapuló rendszerválasztást, mielőtt a megbízhatóság és a környezeti megfelelőség előnyeit mérlegelnénk.
Kockázatcsökkentési érték
A környezetvédelmi jogsértések a mérsékelt bírságtól a létesítménybezárásig terjedő szankciókat vonnak maguk után, a joghatóság súlyosságától függően. A berendezés meghibásodása miatti termelési megszakítások lényegesen többe kerülnek, mint a rendszeres rendszerkarbantartás. A biztosítási díjak tükrözik a működési megbízhatóságot és a környezetvédelmi előírásoknak való megfelelést. A nedves mosórendszerek egyszerre csökkentik mindhárom kockázati kategóriát, így a közvetlen üzemeltetési költségmegtakarításon túlmenően pénzügyi védelmet nyújtanak.
Gyakran Ismételt Kérdések
1. kérdés: Mennyi vizet fogyaszt naponta egy nedves mosórendszer?
A vízfogyasztás a rendszer méretétől és a belépő gáz hőmérsékletétől függ, jellemzően 100-500 liter/óra. Az integrált újrahasznosító rendszerek azonban ennek a mennyiségnek 80-90 százalékát visszaadják újrafelhasználásra, ami jelentősen csökkenti a nettó fogyasztást. A legtöbb létesítmény azt tapasztalja, hogy a pótvízigény meglepően szerény, gyakran kevesebb, mint 10-20 liter óránként, miután figyelembe vesszük az újrahasznosítás hatékonyságát és a párolgási veszteségeket.
2. kérdés: Mi történik, ha működés közben megszakad a vízellátás?
Az aktív permetezés nélküli működés gyorsan a rendszer károsodásához vezethet, ha magas hőmérsékletű gáz érintkezik száraz belső felületekkel. A modern rendszerek automatikus leállítási reteszeket tartalmaznak, amelyek leállítják a termelést, ha a víznyomás a minimális szint alá csökken. Ez a védelem megakadályozza a katasztrofális károkat, és időt hagy a kezelőknek az ellátási problémák megoldására a termelés újraindítása előtt.
3. kérdés: Milyen gyakran kell az iszapot eltávolítani a gyűjtőmedencéből?
Az iszap felhalmozódási sebessége a bemeneti por koncentrációjától és a rendszer méretétől függ. A tipikus létesítmények havonta távolítják el a leülepedett anyagot, bár egyes nagy porterhelésű alkalmazásoknál hetente kell eltávolítani. A modern gyűjtőmedencék ferde fenékkel és lefolyónyílásokkal rendelkeznek, amelyek lehetővé teszik a teljes ürítést anélkül, hogy manuálisan be kellene lépni a szűk helyekre. A legtöbb létesítmény ipari hulladékkal foglalkozó szakemberekkel szerződik az időszakos begyűjtés és a megfelelő ártalmatlanítás érdekében.
4. kérdés: A nedves mosórendszerek képesek kezelni a kénvegyületek eltávolítását kémiai adalékok nélkül?
A víz önmagában korlátozott kénvegyület-eltávolítási képességet biztosít, jellemzően 30-40 százalékos hatékonyságot az egyszerű oldás révén. A 70-80 százalékos eltávolítási hatékonyságot igénylő fokozott teljesítmény lúgos adalék adagolását teszi szükségessé a savas gázok kémiai semlegesítéséhez. A nátrium-hidroxid vagy lúgos zagy hozzáadása a professzionális rendszerekben szokásos gyakorlat. Az adagolóberendezés automatikusan működik a kilépő gáz elemzése alapján, minimalizálva a vegyszerfelhasználást, miközben fenntartja a célteljesítményt.
5. kérdés: Milyen karbantartási képzésre van szükségük az üzem üzemeltetőinek?
A nedves mosórendszerek lényegesen kevésbé bonyolultak, mint a hasonló száraz szűrési rendszerek. A képzés általában 1-2 napos gyakorlati oktatást igényel a szivattyú működéséről, a fúvókák tisztításáról, az iszap eltávolításáról és az alapvető hibaelhárításról. A legtöbb kezelő gyorsan járatossá válik a rutin karbantartási feladatokban. A bonyolultabb éves ellenőrzésekhez vagy alkatrészcserékhez a beszállítók professzionális műszaki támogatása áll rendelkezésre.
6. kérdés: Hogyan változik a teljesítmény, ha a bemeneti por koncentrációja meghaladja a tervezési előírásokat?
A túlméretezett porterhelés mérsékelten csökkenti a begyűjtés hatékonyságát és felgyorsítja az iszap felhalmozódását, ami gyakoribb mosdótisztítást tesz szükségessé. A modern kialakítások kapacitástartalékot tartalmaznak a tipikus működési eltérések jelentős teljesítményveszteség nélküli kezelésére. A tervezési specifikációkat meghaladó tartós működés azonban végül a rendszer méretének növelését vagy további gyűjtési szakaszokat igényel a megfelelőség fenntartásához. A rendszeres megfigyelés a kilépő por mérésén keresztül korai figyelmeztetést ad, ha módosításra van szükség.
7. kérdés: Vannak-e zajproblémák a nagy gázmosótornyok telepítése esetén?
A nedves mosórendszerek viszonylag csendesen működnek a hangos impulzusos tisztítási eseményekkel rendelkező száraz kollektorokhoz képest. A keringető szivattyú működése és a tornyon áthaladó gázáramlás általában 85 decibel alatti zajszintet generál távolról, ami megfelel a legtöbb ipari létesítményre vonatkozó szabványnak. További hangcsillapító anyagok is beépíthetők, ha a telepítés helyén meghatározott zajkorlátozások vannak.
8. kérdés: Mennyi a nedves mosórendszer várható élettartama?
A jól karbantartott rendszerek jellemzően 15-20 évig működnek sikeresen, mielőtt a nagyobb alkatrészek cseréje szükségessé válik. A robusztus acélszerkezet ellenáll az üzemi kopásnak, ha következetesen követik a megelőző karbantartást. A vízminőségtől és a feldolgozott gáz kémiai összetételétől függően 7-10 éves időközönként előfordulhat, hogy a permetezőfejeket, a szivattyútömítéseket és a színesfém belső alkatrészeket cserélni kell. Ez a meghosszabbított élettartam jelentősen javítja a hosszú távú gazdasági teljesítményt a gyakori cserét igénylő alternatívákhoz képest.
