A porszűrő patronok a modern ipari porgyűjtő rendszerek szívét képviselik. Ezek a látszólag egyszerű hengeres alkatrészek ellátják azt a kritikus feladatot, hogy leválasztják a finom részecskéket a légáramokból, gyakran meghatározva, hogy egy létesítmény megfelel-e a környezeti előírásoknak, védi-e a dolgozók egészségét és költséghatékonyan működik-e. Egyértelmű megjelenésük mögött azonban kifinomult anyagtudomány, precíz tervezés és fejlődő technológia húzódik meg, amely továbbra is előrelép a szűrési teljesítmény határain.
A patrontechnológia – a szűrőközeg molekuláris szerkezetétől a fejlett bevonatrendszerekig – megértése lehetővé teszi a létesítményvezetők és mérnökök számára, hogy megalapozott döntéseket hozzanak a rendszer kiválasztásával, karbantartási gyakorlataival és optimalizálási stratégiáival kapcsolatban, amelyek csökkentik a költségeket, miközben javítják a környezeti eredményeket.

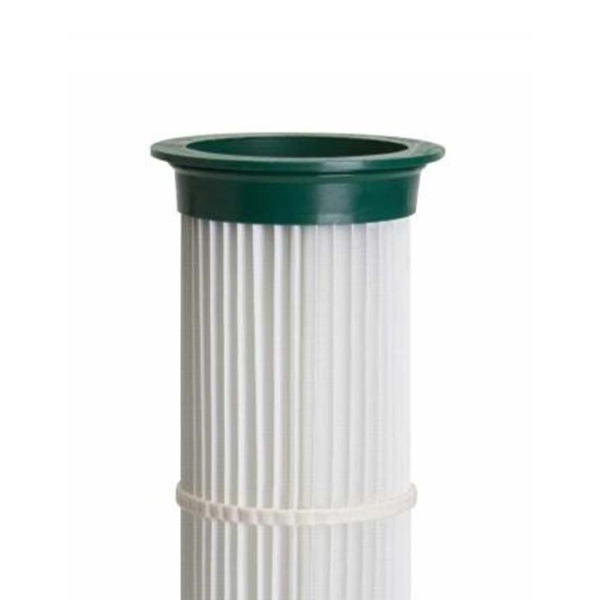

A porszűrő patron több réteg tervezett anyagból áll, amelyeket egymáshoz kötve szűrőelemet hoz létre. A lapos paneles szűrőkkel vagy a hagyományos zsákos szűrőkkel ellentétben a patronok redős szerkezetűek, amelyek megsokszorozzák a részecskebefogás effektív felületét.
A redőzött kialakítás az a meghatározó tulajdonság, amely megkülönbözteti a patronokat más szűrőtípusoktól. A függőleges redők (patrononként jellemzően 20-40) fentről lefelé haladnak, hullámos felületet hozva létre, amely drámaian megnöveli a részecskék befogására rendelkezésre álló területet. Egyetlen, körülbelül 10 hüvelyk átmérőjű és 22 hüvelyk magas kazetta 300-500 négyzetláb szűrési felületet biztosít – ami több síkképernyős szűrőnek felel meg sokkal kisebb alapterületen.
A réteges konstrukció a következőket tartalmazza:
Belső támasztó hüvely: Merev szerkezet, amely megakadályozza az összeomlást nyomáskülönbség alatt
Elsődleges szűrőanyag: A fő réteg a részecskéket rögzíti
Másodlagos rétegek: További szűrőfelületek a nagyobb hatékonyság és a hosszú élettartam érdekében
Felső és alsó végsapkák: Tömítő elemek, amelyek megakadályozzák a szűrőközeg megkerülését
Ragasztórendszerek: A rétegek összeragasztása a média áteresztőképességének megőrzése mellett
A redőzött konfiguráció számos teljesítményelőnyt biztosít a lapos szűrőkkel szemben. Azáltal, hogy a felület 5-10-szeresére nő a hasonló méretű lapos panelekhez képest, a redős patronok kisebb felületi sebességet tesznek lehetővé (a levegő sebessége a szűrő felületén), ami csökkenti a nyomásesést és javítja a gyűjtés hatékonyságát. Az alacsonyabb nyomásesés azt jelenti, hogy a rendszerventilátor kevesebb energiát igényel ugyanazon légáramlás eléréséhez, ami közvetlenül csökkenti az energiafogyasztást.
A kompakt lábnyom egy másik jelentős előny. A patronos porgyűjtő A redőzött elemeket tartalmazó rendszer lényegesen kisebb alapterületet foglal el, mint az egyenértékű légáramlást biztosító baghouse rendszerek. Ez a térhatékonyság széles körben elterjedt a korlátozott területtel rendelkező létesítményekben.
Maga a szűrőanyag – az az anyag, amely ténylegesen megfogja a porrészecskéket – az, ahol a legtöbb innováció történik a patrontechnológiában. A különböző médiaanyagok eltérő teljesítményjellemzőket kínálnak, amelyek a különböző alkalmazásokhoz illeszkednek.
Az üvegszál volt az eredeti kazettás szűrőanyag, és továbbra is gyakori az általános felhasználású alkalmazásokban. A véletlenszerűen orientált, gyantával ragasztott üvegszálakból álló üvegszálas közeg jó vegyszerállóságot, magas hőmérsékleti képességet (260°C-ig) és költséghatékonyságot kínál. Az üvegszál azonban mérsékelt porleadó tulajdonságokkal rendelkezik, és bizonyos kémiai környezetben lúgos támadást szenvedhet.
Hőmérséklet tartomány: 260°C-ig folyamatosan
Vegyi ellenállás: Jó a legtöbb savhoz; lúgos expozícióra korlátozódik
Portorta felszabadítása: Mérsékelt; néhány por visszakerülhet a tisztítás során
Költség: Alacsony vagy közepes
Tipikus alkalmazások: Öntödék, fémmegmunkálás, általános ipari por
A poliészter szálak jobb porleválasztási jellemzőket kínálnak az üvegszálhoz képest, csökkentve a szűrőtisztításhoz szükséges erőt. Ez a gyengédebb tisztítás csökkenti a szűrőanyag kifáradását és meghosszabbítja az élettartamot. A poliészter jobban bírja a nedvességet, mint az üvegszál, de alacsonyabb a maximális hőmérsékleti képessége.
Hőmérséklet tartomány: 150°C-ig folyamatosan
Vegyi ellenállás: Jó a legtöbb savhoz és lúghoz; erős oxidálószerekre korlátozódik
Portorta felszabadítása: Kiváló; nagyon könnyen tisztítható a pulzusos események során
Költség: Mérsékelt
Tipikus alkalmazások: Gyógyszeripari, élelmiszer-feldolgozó, cementgyárak
A politetrafluor-etilén (PTFE) egy szintetikus fluorpolimer, amelyet vékony bevonatként visznek fel a szűrőközeg felületére. A PTFE bevonat drámaian javítja a porlerakódást – a por gyakorlatilag lecsúszik a szűrő felületéről, nem pedig agresszív tisztítást igényel. Ez a technológia forradalmasította a patronszűrő teljesítményét, különösen a kihívást jelentő porok esetében.
Porleadás: Kivételes; minimális tapadás a por típusától függetlenül
Hőmérséklet kompatibilitás: Médiafüggő (általában 150-260°C az alaphordozótól függően)
Nedvességállóság: A kiváló hidrofób tulajdonságok megakadályozzák a nedvesség felszívódását
Költség: Magas; jelentős prémium a bevonat nélküli hordozókhoz képest
Tipikus alkalmazások: Ragadós porok, nedves eljárások, nagyfrekvenciás tisztítási követelmények
A legmodernebb nanoszálas technológia rendkívül finom szintetikus szálakat használ (gyakran 1 mikrométernél kisebb átmérőjű) ultrasűrű szűrőfelületek létrehozásához. Ezek a közegek 99,95-99,99%-os gyűjtési hatékonyságot érnek el, és már 0,3 mikron méretű részecskéket is felfognak. A nanoszálas médiák kiváló porleválasztást is mutatnak, és jelentősen csökkenthetik a szűrőtisztítás gyakoriságát.
Gyűjtés hatékonysága: 99,95-99,99% a 0,3 mikron méretű részecskéknél
Porleadás: Superior; minimális tisztítási erő szükséges
A szűrő élettartama: 30-50%-kal meghosszabbítva a hagyományos médiához képest
Költség: Prémium árképzés; legköltségesebb médiaopció
Tipikus alkalmazások: Gyógyszerészeti, elektronikai, ultra-tiszta környezetek
Az alaphordozó szálakon túl a felületi bevonatok és kezelések drámaian befolyásolják a szűrő teljesítményét. Ezek a mikroszkopikusan vékony rétegek módosítják a por és a szűrőfelületek kölcsönhatását.
A PTFE (teflon) bevonat csúszós felületet hoz létre, ahol a porszemcsék nem tudnak könnyen megtapadni. A bevonatot elektropermetezéssel vagy más precíziós módszerrel hordják fel, hogy egységes, jellemzően 20-50 mikron vastagságú réteget hozzanak létre. A PTFE felületek természetüknél fogva hidrofóbok, visszaszorítják a nedvességet és megakadályozzák a nedvességgel összefüggő porlerakódást.
A PTFE bevonat előnyei jelentősek:
Drámai javulás a porleadásban: A süteménytisztító erő 50-70%-kal csökken
Csökkentett tisztítási gyakoriság: Az impulzusos tisztítás kevésbé agresszív lehet, meghosszabbítva a hordozó élettartamát
Nedvesség kezelése: Kiváló teljesítmény nedves vagy nedves környezetben
Ragadós por teljesítmény: Kezeli a csokoládékat, ásványokat, ragasztókat, amelyek elvakítanák a bevonatlan hordozót
A szűrő élettartamának meghosszabbítása: 30-50%-kal hosszabb élettartam a bevonat nélküli hordozókhoz képest
Az oleofób bevonatok taszítják az olajokat és a lipideket, megakadályozva, hogy az olajos por összeragadjon és elvakítsák a szűrőket. Ezek a bevonatok különösen értékesek olyan megmunkálási műveleteknél, ahol a fémmegmunkáló folyadék aeroszoljai fémporral kombinálódnak, és tartós porlepényeket képeznek. Az oleofób bevonatok akkor is megőrzik hatékonyságukat, ha az alapközeg porrészecskékkel megtelik.
Egyes kazetták elektrosztatikusan töltött szálas technológiát alkalmaznak a részecskebefogás fokozására. A töltések vonzzák a finom részecskéket, javítva a szubmikron részecskék begyűjtési hatékonyságát. Az elektrosztatikus hatások akkor is megmaradnak, amikor a statikus töltések fokozatosan eloszlanak a szűrő élettartama során, így ez egy hatékony, hosszú távú fejlesztés.
A gyógyszerészeti, élelmiszer-feldolgozási és tisztatéri alkalmazásokban a mikrobiális növekedést gátló felületkezelések megakadályozzák a baktériumok és gombák általi megtelepedését. Ezek a kezelések nem pusztítják el a mikrobákat, de lassítják növekedésüket, meghosszabbítva a szűrő elfogadható élettartamát, mielőtt a mikrobiális szennyeződés cserét igényelne.
A feltörekvő hidrofób nano-textúrájú felületek utánozzák a lótuszlevél jellemzőit, szuperhidrofób hatást hozva létre, amely minimális tisztítóerővel eltávolítja a nedvességet és a finom részecskéket. Ezek a fejlett felületek azt ígérik, hogy tovább növelik a szűrő élettartamát, miközben csökkentik a tisztítási energiaigényt.
A gyűjtés hatékonysága azt méri, hogy a szűrőbe belépő részecskék hány százaléka kerül befogásra. A 99,5%-os hatásfokú patron a bejövő részecskék 0,5%-át engedi át. Ez a látszólag kis százalék jelentős lehet nagy volumenű alkalmazásoknál.
A hatásfok a részecskemérettől függően változik, a legtöbb kazetta kevésbé hatékony a rendkívül finom (1 mikrométer alatti) részecskék felfogásában. A hatásfok a szűrő élettartama során is változik – a hatásfok jellemzően növekszik, amikor a por felgyülemlik a szűrő felületén, és további szűrőréteget hoz létre, amíg a felgyülemlett porlepény olyan vastag lesz, hogy a levegő nem kezd áthaladni rajta, hanem körülötte.
A nyomásesés a szűrőközeg által létrehozott légáramlással szembeni ellenállás. A kezdeti nyomásesés tiszta szűrőkkel általában 2-5 hüvelyk vízoszlop, a közeg felépítésétől és a levegőfelület sebességétől függően. A por felhalmozódásával a nyomásesés lineárisan növekszik a tisztításig. A legnagyobb megengedett nyomásesés (általában 6-8 hüvelyk vízoszlop) automatikus tisztítási ciklusokat indít el.
A nyomásesés megértése kulcsfontosságú a rendszer energiahatékonysága szempontjából. A nyomásesés 2 hüvelykes növekedéséhez a ventilátornak körülbelül 15-20%-kal több energiát kell fogyasztania. A rendszeres szűrőcsere a nyomásesés túlzott mértékűvé válása előtt elengedhetetlen karbantartási fegyelem, amely közvetlenül befolyásolja az üzemeltetési költségeket.
Köbláb per perc (CFM) vagy köbméter per óra (CMH) egységben mérve a légáramlási kapacitás a poros levegő mennyiségét jelzi, amelyet a patron képes feldolgozni. A légáramlási kapacitás a szűrő területétől, a közeg áteresztőképességétől és az elfogadható nyomáseséstől függ. Egyetlen kazetta általában 300-1200 CFM-et dolgoz fel ezektől a tényezőktől függően.
A rendszer méretezésénél figyelembe kell venni az összes kibocsátási pont egyidejű működését, plusz biztonsági tartalékot a jövőbeni bővítéshez. Az alulméretezett rendszerek nem tudják fenntartani a porlekötéshez szükséges levegősebességet, ami diffúz kibocsátást és nem megfelelő összegyűjtést eredményez.
A maximális folyamatos üzemi hőmérséklet a közeg típusától és a bevonattól függően változik. Az üvegszálak és a magas hőmérsékletű poliészterek 250-260°C-ot tolerálnak, míg a normál poliészter 150°C-ra korlátozódik. A PTFE bevonat nem változtatja meg az alaphőmérséklet határait, de kiváló teljesítményt nyújt ezeken a határokon belül. A nanoszálas közeg hőmérsékleti képessége az alapszál összetételétől függ.
A folyamatos besorolás feletti rövid hőmérsékleti eltérések elviselhetők (5-10 perccel a névleges hőmérséklet felett ritkán okoz maradandó károsodást), de a tartós, magasabb hőmérsékleten történő működés gyors lebomlást okoz. A hőmérséklet-szabályozás kritikus fontosságúvá válik a magas hőmérsékletű alkalmazásokban, mint például az öntödék és acélmalmok.
A magas porkoncentráció gyorsabban kimeríti a szűrőkapacitást, ezért gyakrabban kell cserélni. A finom por könnyebben eltömíti a hordozót, mint a durva por. A ragadós por tapadás csökkenti a szűrő élettartamát azáltal, hogy agresszívebb tisztítást igényel. A higroszkópos por, amely felszívja a nedvességet, összetömörítheti és elzárhatja a szűrőket. A por jellemzőinek megértése lehetővé teszi a szűrő reális élettartamának előrejelzését.
A tervezési kapacitáson történő folyamatos működés kiszámítható szűrőélettartamot eredményez. A részterheléses működés meghosszabbíthatja a szűrő élettartamát a porterhelés csökkentésével. A gyakori indítás-leállítás ciklusok lerövidíthetik az élettartamot az indítás során fellépő nyomáscsúcsok miatt. A hőmérséklet-stabilitás javítja a szűrő élettartamát; a hőmérséklet ingadozása a közeg összehúzódását és tágulását okozza, ami felgyorsítja a rostok kifáradását.
Az agresszív szűrőtisztítás (túlzott impulzusnyomás vagy frekvencia) kifárasztja a közeg rostjait és lerövidíti az élettartamot. Mindazonáltal a nem megfelelő tisztítás, amely lehetővé teszi a nyomásesés túlzott növekedését, tartós hordozóelakadást okozhat. A megfelelő tisztítási paraméterek – kiegyensúlyozottan az ésszerű nyomásesés fenntartása érdekében a közeg túlterhelése nélkül – optimalizálják a szűrő élettartamát.
A végsapkák rossz tömítése lehetővé teszi a szennyezett levegő megkerülését, csökkentve a szűrő tényleges élettartamát a belső bypass révén, nem pedig a valódi közegkimerülés miatt. A kazetta nem megfelelő beszerelése, amely hézagokat hagy maga után, vagy megsérti a végsapkákat, az első naptól kezdve aláássa a rendszer teljesítményét.
A magas páratartalom felgyorsíthatja a porlerakódást és a közeg károsodását. Az extrém hőmérsékleti ingadozások megterhelik a közeg szálait. A savas vagy lúgos gőzöket tartalmazó korrozív atmoszférák kémiailag megtámadják a közegeket. A gyűjtőberendezések védelme a zord környezeti feltételekkel szemben jelentősen meghosszabbítja az alkatrészek élettartamát.
Az impulzussugaras tisztítás, a legelterjedtebb patrontisztítási módszer, nagynyomású sűrített levegőt küld át a szűrőanyagon fordított irányban. Ez a tisztítási módszer hatékony és megbízható. Az optimális teljesítmény azonban az impulzusnyomás és a frekvencia gondos kalibrálását igényli.
Pulzusnyomás: Tipikusan 80-100 PSI sűrített levegő; a túlzott nyomás (120 PSI felett) károsítja a hordozót
Impulzus időtartama: 50-200 milliszekundum; a hosszabb impulzusok nem javítják a tisztítást, de növelik a média stresszét
Tisztítási gyakoriság: Az automatizált rendszerek mérik a nyomásesést és elindítják a tisztítást az előre beállított küszöb elérésekor, jellemzően 2-24 óránként, az alkalmazástól függően
Mágnesszelep időzítése: A szelep pontos működése kritikus; a kopott vagy rosszul beállított szelepek rendszertelen tisztítási mintákat hoznak létre
A modern patrongyűjtők nyomásesés-érzékelőket tartalmaznak, amelyek valós idejű felügyeletet biztosítanak. A nyomásesés időbeli ábrázolása megmutatja a szűrő teljesítményének trendjeit. Ha a nyomásesés a vártnál gyorsabban növekszik, ez lehetséges problémákat jelez:
Por bypass: A gyors nyomásemelkedés a tömítés meghibásodását vagy a patron nem megfelelő illeszkedését jelezheti
Médiakárosodás: A szakadt vagy kilyukadt szűrőanyag hirtelen nyomásugrást mutat
Nedvesség felhalmozódása: A nedves por eltömíti a közeget, ami túlzott nyomásemelkedést okoz
Tisztítórendszer meghibásodása: A nem megfelelő tisztítás lehetővé teszi a nyomás fokozatos emelkedését
A tényleges nyomásesés teljesítményének összehasonlítása a korábbi alapértékekkel a rendszerhiba bekövetkezése előtt felmerülő problémákat tár fel, lehetővé téve a proaktív karbantartási ütemezést.
Az impulzussugaras tisztítás a tiszta, száraz sűrített levegőtől függ. A légkompresszorokból származó olajaeroszolok bevonják a szűrőanyagot és csökkentik a tisztítás hatékonyságát. A hideg napokon a vízgőz lecsapódik, és nedves porlepényeket hoz létre. A kiváló minőségű levegőszárítók és a sűrített levegős rendszer szűrői elengedhetetlen karbantartási beruházások, amelyek meghosszabbítják a szűrő élettartamát és csökkentik a tisztítórendszer meghibásodását.
Számos stratégia csökkenti a szűrőcsere gyakoriságát:
Túlméretezés: Ha nagyobb kapacitású patronokat határoz meg, amelyek kisebb légsebességgel működnek, akkor csökken a nyomásesés, és 20-30%-kal meghosszabbodik az élettartam
Előszűrés: A durva részecskék eltávolítása, mielőtt azok elérnék a fő patronokat, megvédi a drága finomanyag-kazettákat
Minőségi média: A prémium PTFE-bevonatú vagy nanoszálas média kezdetben többe kerül, de 30-50%-kal hosszabb élettartamot biztosít, kiváló gazdasági értéket biztosítva
Környezetvédelem: A páratartalom és a hőmérséklet szabályozása a gyűjtőházban csökkenti a porlerakódási problémákat
Megfelelő tisztítás: Az optimalizált impulzusparaméterek túlzott igénybevétel nélkül fenntartják a szűrő állapotát
A tiszta kazetta hatékonysága tükrözi a szűrőanyag rejlő befogási képességét. A szűrő működése közben a por felgyülemlik a felületen, porlepényt hozva létre, amely ténylegesen növeli a hatékonyságot – a felgyülemlett por további szűrési lépésként működik. Ez a hatékonyságjavulás bizonyos ideig, jellemzően hetektől hónapig tart, a porkoncentrációtól függően.
A porlepény vastagságának növekedésével azonban a hatékonyság eléri a csúcsot, majd fokozatosan csökken, mivel a felgyülemlett pogácsán áthaladó nagy nyomás hatására a levegő egyre inkább a por körül áramlik, nem pedig azon keresztül. Végül a rendszer eléri a megengedett legnagyobb nyomásesést, ami kiváltja a tisztítást. A tisztítási ciklus eltávolítja a legtöbb felgyülemlett port, így a hatékonyság a kezdeti tiszta szűrőértékek felé csökken, és a ciklus megismétlődik.
A penetráció (a kezeletlenül áthaladó részecskék százalékos aránya) kezdetben csökken a por felhalmozódásával, ami a fent említett hatékonyságjavulást eredményezi. A behatolás azonban ismét növekszik, ha a pogácsa vastagsága nő, és a bypass jelentőssé válik. A legalacsonyabb behatolási pont (legmagasabb hatásfok) jellemzően a megengedett legnagyobb nyomásesés 60-80%-ánál jelentkezik.
Ennek az összefüggésnek gyakorlati vonatkozásai is vannak: a szűrők cseréje a maximális nyomásesés elérése előtt magasabb átlagos hatékonyságot tart fenn a szűrő teljes élettartama alatt, még akkor is, ha az egyes patronok elméletileg tovább működhetnének.
A szubmikron részecskék (1 mikrométer alatti) rögzítése különösen nehéz. Míg a legtöbb patron 99%-os hatékonyságot hirdet, ez a hatékonyság az 1-10 mikrométeres tartományba eső részecskékre vonatkozik, ahol a gyűjtőmechanizmusok (ütés, elfogás, diffúzió) a leghatékonyabban működnek. A szubmikronos részecskehatékonyság 5-10%-kal alacsonyabb lehet.
A kivételes szubmikron vezérlést igénylő alkalmazásoknál (gyógyszergyártás, elektronika, ultra-tiszta környezet) a nanoszálas adathordozók sűrű szálas hálózataikkal jelentősen javítják a szubmikron rögzítést.
Az öntödék, acélmalmok és a magas hőmérsékletű vegyi eljárások magas hőmérsékleten termelnek port, amihez olyan közegre van szükség, amely megőrzi a hő integritását. A magas hőmérsékletű, 250-260°C-os poliészter vagy üvegszálas anyagok elengedhetetlenek. A PTFE bevonat kiváló porleválasztást biztosít ezekben a nehéz körülmények között.
A hőmérséklet-szabályozás – szigeteléssel vagy vízhűtéses bemeneti csatornákkal a belépő levegő hőmérsékletének csökkentésére – meghosszabbítja a magas hőmérsékletű szűrő élettartamát. Ha hagyja, hogy a bemenő levegő lehűljön valamivel a maximális közeghőmérséklet alá, működési tartalékot biztosít a termelési túlfeszültségek során bekövetkező hőmérséklet-ugrások számára.
A csokoládépor a cukrászdákban, a gyanta a famegmunkálásban és az ásványi por a kerámiagyártásban mind kihívást jelentenek – a por erősen tapad a szabványos szűrőanyaghoz, ezért agresszív tisztítást igényel, amely károsítja a médiát. A kiváló porleválasztó tulajdonságokkal rendelkező PTFE-bevonatú vagy oleofób közegek kiválóak ezekben az alkalmazásokban.
A nedvességet elnyelő higroszkópos por esetén a beszívott levegő előszárítása vagy a fűtött szűrőház megakadályozza a nedvesség felszívódását és a csomósodást. Egyes létesítmények vízelvezető rendszerrel ellátott patronokat használnak a páralecsapódás kezelésére.
A nedves csiszolási folyamatok és a magas páratartalmú környezet nedvességgel teli port hoz létre, amely eltömíti a szabványos médiát. A PTFE-bevonatú közeg hidrofób tulajdonságai megakadályozzák a víz felszívódását. Egyes létesítmények nedvességelvezető patronos kollektorokat alkalmaznak a nedves folyamatokból származó vízcseppek átvitelének kezelésére.
Egyes vegyszerek megtámadnak bizonyos szűrőanyagokat. Az erős savakhoz poliészter vagy PTFE-bevonatú közeg szükséges; az erős lúgok károsíthatják a poliésztert, ezért üvegszálat igényelnek. A kémiai kompatibilitás értékelése biztosítja, hogy a közeg kiválasztása megfeleljen az adott kémiai környezetnek.
Az élelmiszer- és gyógyszergyártás szigorú tisztasági követelményei a legmagasabb hatékonyságú közegeket követelik meg. Az ultratiszta szabványoknak megfelelő nanoszálas kazetták alapfelszereltségnek számítanak ezekben az iparágakban. Az antimikrobiális bevonatok megakadályozzák a biológiai növekedést, amely szennyezheti a terméket vagy veszélyeztetheti a szűrő teljesítményét.
A prémium hordozók (PTFE-bevonatú vagy nanoszálas) 3-5-ször többe kerülnek, mint az alapvető üvegszálas anyagok. Az óraköltség elemzése azonban gyakran felfedi, hogy a prémium média kiemelkedő gazdasági értéket képvisel:
| Média típusa | Egységköltség | Várható élettartam (óra) | Üzemóránkénti költség | Tisztítási ciklusok/év |
|---|---|---|---|---|
| Üvegszál | 100 | 2000 | 0.05 | 4,380 |
| poliészter | 150 | 2500 | 0.06 | 3500 |
| PTFE bevonattal | 350 | 3500 | 0.10 | 2000 |
| Nanoszálas | 500 | 4500 | 0.11 | 1500 |
Ez az elemzés feltárja, hogy míg a prémium hordozóanyagok óránkénti költsége magasabb önmagában az anyagra vonatkoztatva, a meghosszabbított élettartam és a csökkentett tisztítási gyakoriság csökkenti a rendszer teljes működési költségeit, ha figyelembe veszik a tisztítórendszerek energia-, munkaerő- és kopását.
A koszos szűrők, amelyek nagy ventilátorteljesítményt igényelnek a nyomásesés leküzdéséhez, lényegesen több energiát fogyasztanak, mint a megfelelően karbantartott rendszerek. Egyetlen patron túlzott nyomáseséssel (a késleltetett csere miatt) 1-2 kilowattal növelheti a rendszer energiafogyasztását. A folyamatos üzemű létesítményekben ez évente több ezer dolláros felesleges energiaköltséget jelent.
Csökkentett sűrített levegő fogyasztás: A prémium hordozók kíméletes tisztítása kisebb tisztítási nyomást igényel
Alacsonyabb karbantartási munka: A ritkább cserék csökkentik a munkaerőigényt
Csökkentett felszerelés kopás: Az alacsonyabb nyomásesés csökkenti a ventilátorok és a csapágyak feszültségét
Javított környezetvédelmi teljesítmény: Az állandóan magas hatásfok tisztább elszívott levegőt biztosít
Csökkentett üzemszünet: A meghosszabbított szűrőélettartam kevesebb karbantartási megszakítást jelent
A patron megfelelő beszerelése megakadályozza a rendszer teljesítményét veszélyeztető bypass-t. A legfontosabb gyakorlatok a következők:
Ellenőrizze a zárókupakokat: Beszerelés előtt ellenőrizze, hogy a zárósapkák sértetlenek-e és a tömítések épek-e
Tiszta ház: A beszerelés előtt távolítsa el a port és a törmeléket a patronházról
Helyes ülés: Győződjön meg arról, hogy a kazetta megfelelően illeszkedik a felső és alsó csatlakozásokhoz, hézagok nélkül
Tömítés ellenőrzése: Ellenőrizze, hogy a tömítések megvannak-e, megfelelően vannak-e elhelyezve és sértetlenek
Hardver rögzítése: Rögzítse a rögzítőelemeket vagy bilincseket megfelelően, túlhúzás nélkül
Rendszernyomás teszt: A telepítés után ellenőrizze, hogy a rendszer szivárgás nélkül tartja-e a nyomást
A patronok törékenyek, annak ellenére, hogy robusztusnak tűnnek. A durva kezelés károsíthatja a belső támasztóhüvelyeket, vagy mikroperforációkat hozhat létre a közegben, amelyek mindaddig észrevétlenek maradnak, amíg a nyomáspróba fel nem tárja a szivárgást.
Óvatosan kezelje a patronokat; kerülje a leejtést vagy durva ütést
A sérülések elkerülése érdekében védőcsomagolásban szállítsuk
Tárolja száraz helyen, hogy megakadályozza a nedvesség felszívódását a telepítés előtt
Óvja a szélsőséges hőmérsékletektől, amelyek károsíthatják a hordozót vagy a végzáró tömítéseket
A használt patronok veszélyes port tartalmazhatnak, amely különleges kezelést igényel az ártalmatlanítás során. Kövesse a vonatkozó környezetvédelmi előírásokat a por eltávolítására vonatkozóan. Egyes ipari területeken speciális veszélyeshulladék-kezelő létesítmények találhatók, amelyek szűrőpatronokat és szennyezett anyagokat fogadnak. A megfelelő ártalmatlanítás megakadályozza a környezetszennyezést, és biztosítja a jogszabályoknak való megfelelést.
Ha a nyomásesés gyorsabban emelkedik, mint a korábbi alapvonal, vizsgálja meg a következő lehetséges okokat:
Fokozott porképződés: A termelésben vagy a nyersanyagban bekövetkezett változások növelhetik a porterhelést
Por bypass: A szivárgó tömítések vagy a patron nem megfelelő elhelyezése lehetővé teszi a szennyezett levegő megkerülését
Médiakárosodás: A szakadások vagy perforációk lehetővé teszik a levegő megkerülését porgyűjtés nélkül
Nem megfelelő tisztítás: A mágnesszelep meghibásodása vagy a sűrített levegővel kapcsolatos problémák megakadályozzák a hatékony tisztítást
Nedvesség felhalmozódása: A páratartalom vagy a páralecsapódás porlerakódást okoz
A tiszta levegő kimenetén kilépő látható por a szűrő meghibásodását jelzi. Az okok a következők:
A végzáró tömítés meghibásodása közvetlen megkerülést tesz lehetővé
A média perforációja vagy szakadása
Nem kompatibilis közeg az összegyűjtött porhoz
Túlméretezett rendszer, amely túlzott arcsebességgel működik
Ha a patronokat a vártnál sokkal gyakrabban kell cserélni:
Ellenőrizze, hogy a por jellemzői megfelelnek-e a szűrő tervezési specifikációinak
Ellenőrizze a sűrített levegő minőségét (olaj, vízszennyeződés)
A tisztítási paraméterek ellenőrzése (impulzusnyomás, frekvencia, időzítés)
Vizsgálja meg a létesítményt a porképződés változásaira
Ellenőrizze a patron beszerelési eljárását és az elhelyezését
A patronos szűrők redős hordozót használnak kompakt hengeres konfigurációban, míg a zsákos szűrők hosszúkás szövettasakokat használnak. A kazetták kiváló kompaktságot kínálnak, jellemzően 5-10-szer nagyobb felületet ugyanazon az alapterületen. A patronok általában nagyobb hatékonyságot és alacsonyabb működési költséget biztosítanak az alacsonyabb nyomásesésnek köszönhetően. A zsákházak jobban megfelelnek a nagyon nagy légáramú alkalmazásokhoz, és lehetővé teszik az egyedi zsákok cseréjét a rendszer működése közben. A kiválasztás a létesítmény korlátaitól és az alkalmazási követelményektől függ.
A nyomásesés figyelése az elsődleges mutató. Amikor a rendszer nyomásesése eléri a gyártó által megadott maximumot (általában 6-8 hüvelyk vízoszlopot), szűrőcserére van szükség. Egyes létesítmények nyomásalapú helyett időalapú csereütemezést alkalmaznak, különösen olyan alkalmazásokban, ahol a nyomásesést nehéz pontosan mérni. Mindig cserélje ki a szűrőket, mielőtt a rendszer teljesítménye csökkenne.
Nem eredendően, de a kiváló porleválasztási jellemzőkkel és a PTFE bevonattal rendelkező patronkonfigurációnak köszönhetően a patronok jobban megfelelnek a kihívást jelentő poroknak. A PTFE-bevonatú kazetták sokkal jobban bírják a nedvességet és a ragadós port, mint a bevonatlan hordozók. Nagyon nedves alkalmazásokhoz nedves kollektorokra lehet szükség, függetlenül a szűrő típusától.
Az alapvető üvegszálas patronok ára körülbelül 100 egység. A PTFE-bevonatú kazetták 3-4-szer, míg a nanoszálas patronok 4-5-ször drágábbak. A prémium hordozók azonban 30-50%-kal meghosszabbítják az élettartamot, és csökkentik az energiaköltségeket az alacsonyabb nyomásesés révén, ami a magasabb kezdeti költség ellenére gyakran gazdaságosabbá teszi a prémium opciókat a berendezés élettartama során.
Minden hordozótípus rendelkezik maximális folyamatos hőmérséklet-besorolással. A névleges hőmérséklet feletti működés felgyorsítja a szálak lebomlását és csökkenti a szűrő élettartamát. A besorolási érték feletti rövid hőmérsékleti kiugrások (percek) ritkán okoznak maradandó károsodást, de a tartósan magas hőmérséklet gyors meghibásodást okoz. Válassza ki az alkalmazásának megfelelő hőmérséklet-besorolású médiát, és szükség esetén kezelje a bemenő levegő hőmérsékletét a rendszer tervezésén keresztül.
A szabványos ipari patronokat nem mosásra és újrafelhasználásra tervezték; mosásuk megkísérlése károsíthatja a belső tartószerkezeteket és a tömítéseket. Egyes speciális patronokat mosható elemnek terveztek, de ezeket kifejezetten erre a célra tervezték. Mindig alkalmazza a gyártó által jóváhagyott tisztítási és csere eljárásokat.
A gyakori okok közé tartozik a helytelen telepítés bypass szivárgással, a szennyezett sűrített levegő az impulzusos tisztítórendszerekben, a közegek kémiájával össze nem egyeztethető portípusokra való alkalmazás, a túlzott tisztítónyomás, ami károsítja a közeget, a túl magas hőmérsékleten történő működés, a porlerakódást okozó nedvességfelvétel és a ház nem megfelelő környezetvédelmi szabályozása. Ezeknek a problémáknak a megoldása gyakran megoldja az idő előtti meghibásodásokat.
A minőségi alaphordozóra felvitt PTFE bevonat kiváló ragadós porokhoz, nedvességtartalmú alkalmazásokhoz és nagyfrekvenciás tisztítási forgatókönyvekhez. A nanoszálas médiák kiválóak, ha a legmagasabb hatékonyságra (99,95%) van szükség, vagy ha a szubmikronos részecskeszabályozás kritikus. A kiválasztás az adott por jellemzőitől, a hatékonysági követelményektől és a költségvetéstől függ. A legmagasabb teljesítményszintet igénylő alkalmazásokhoz forduljon szakemberhez.
A szűrőpatron-technológia folyamatosan fejlődik, és egyre hatékonyabb megoldásokat kínál az ipari létesítmények számára a por elleni küzdelemben. A médiaanyagok, a bevonattechnológiák és a teljesítményjellemzők mögött rejlő tudomány megértése lehetővé teszi a megalapozott döntéseket a rendszer kiválasztásával és optimalizálásával kapcsolatban.
A legköltséghatékonyabb megközelítés gyakran magában foglalja a jobb minőségű kazettákba való befektetést, amelyek megfelelően megtervezett rendszerekben működnek, kiváló karbantartási gyakorlattal. Míg a prémium kazetták kezdetben drágábbak, hosszabb élettartamuk, alacsonyabb működési költségeik, kiváló hatékonyságuk és csökkentett energiafogyasztásuk gyakran jobb összköltséget biztosítanak, mint a gazdaságos költségvetési alternatívák.
A megfelelő telepítés, felügyelet és karbantartás ugyanolyan fontos, mint az adathordozó kiválasztása. Még a legfinomabb patronok is alulteljesítenek a rosszul karbantartott rendszerekben, tömítéshibák, nem megfelelő tisztítás vagy szennyezett sűrített levegő esetén. A fegyelmezett karbantartási programok létrehozása és a felmerülő problémák azonnali kezelése maximalizálja a szűrőrendszerbe történő beruházás megtérülését.
