A nedves súroló A füstgáz kéntelenítésre (FGD) tervezett ipari berendezés, amely eltávolítja a kén-dioxidot (SO2) és más káros szennyező anyagokat a kipufogógáz-áramokból, mielőtt azok a légkörbe kerülnének. Ezek a rendszerek az egyik leginkább bevált és legszélesebb körben alkalmazott technológiát képviselik a környezetvédelmi megfelelőség terén, különösen a magas kéntartalmú alapanyagokat feldolgozó erőművekben, finomítókban és vegyipari gyártó létesítményekben.
A száraz vagy félszáraz alternatíváktól eltérően a nedves FGD gázmosók folyékony oldószereket – jellemzően mészkő zagyot – használnak a füstgáz SO2 kémiai elnyelésére. A folyamat egy nagy toronytartályban megy végbe, ahol a gáz és a folyadék közötti ellenáramú érintkezés maximalizálja az eltávolítás hatékonyságát. Az elnyelt kén-dioxidot ezt követően oxidálják és értékesíthető gipsz melléktermékké alakítják, így a kötelezettség kereskedelmi lehetőséggé válik.
A teljes nedves FGD rendszer több kritikus részből áll, amelyek összehangoltan működnek:

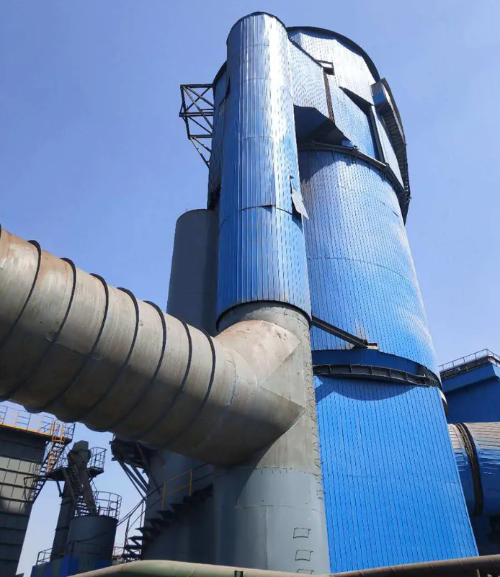

Absorber Tower: A fő reakcióedény, ahol a füstgáz és a mészkőzagy érintkezik. Ez a torony jellemzően vasbetonból vagy rozsdamentes acélból készül, hogy ellenálljon a korrozív SO2-terhelt gáznak és a savas körülményeknek.
Hígtrágya előkészítő rendszer: Malmok és keverőberendezések, amelyek a mészkövet (CaCO3) finom részecskékre őrlik, és megfelelő konzisztenciával és koncentrációval stabil iszapgá hidratálják.
Oxidációs levegő rendszer: Kényszerített levegő befecskendezés, amely katalizálja a kalcium-szulfit kalcium-szulfáttá (gipszgé) történő oxidációját, lehetővé téve a melléktermékek visszanyerését és megakadályozva a vízkőképződést az abszorberben.
Ködeltávolító: Eltávolítja a magával ragadó folyadékcseppeket a kezelt gázból a kibocsátás előtt, megelőzve a vízveszteséget és a korróziót az alsó csatornákban.
Gipsz víztelenítő rendszer: Szétválasztja és szárítja a gipszterméket ártalmatlanításhoz vagy a fallemezgyártók és más iparágak számára történő kereskedelmi értékesítéshez.
Recirkulációs szivattyú: Folyamatosan keringeti a mosófolyadékot az abszorber tetején lévő permetező fúvókákon keresztül, hatékony ellenáramú érintkezést biztosítva a felszálló füstgázzal.
A nedves és száraz FGD technológiák közötti alapvető különbség a szorbens fizikai állapotában és a szennyezőanyag megkötésének mechanizmusában rejlik:
| Funkció | Nedves FGD | Száraz FGD |
|---|---|---|
| Szorbens állapot | Mészkő iszap (folyékony) | Mészpor vagy porlasztva szárított iszap |
| SO2 eltávolítási hatékonyság | 95-99% | 90-95% |
| Melléktermék helyreállítása | Gipsz (eladható, 95%-os tisztaságú) | Pernye (vegyes, alacsonyabb piaci értékű) |
| Vízfogyasztás | Magas (500-1000 m³/óra jellemző) | Nagyon alacsony (csak párologtató) |
| Lábnyom | Nagyobb (40-60 m toronymagasság) | Kompakt |
| Tőkeköltség | Közepestől magasig | Magasabb kezdeti befektetés |
| Működési költség | Mérsékelt (reagens víz) | Alacsonyabb (kevesebb reagens szükséges) |
A nedves FGD rendszereket részesítik előnyben azokban a régiókban, ahol szigorú SO2-kibocsátási szabványok érvényesülnek, és ahol a gipsz melléktermék értékesítése ellensúlyozza az üzemeltetési költségeket. A száraz rendszerek kiválóak ott, ahol a víz rendelkezésre állása korlátozott, vagy a hulladékkezelés prioritást élvez.
A mészkő-gipsz eljárás a globálisan meghatározó nedves kéntelenítési technológia egyszerűsége, költséghatékonysága és a gipsz melléktermék piacképessége miatt. A kémia és a mechanika megértése elengedhetetlen a létesítmények üzemeltetői és a beszerzési szakemberek számára a rendszerlehetőségek értékeléséhez.
Amikor a kén-dioxidot tartalmazó füstgáz érintkezik a mészkő iszappal, visszafordíthatatlan kémiai reakciók sorozata megy végbe:
1. lépés – Oldás és savsemlegesítés: A mészkő (kalcium-karbonát, CaCO3) savas SO2-val és vízzel reagálva kalcium-szulfitot (CaSO3) és szén-dioxidot képez. A mészkő feloldódik a savas környezetben, bőséges hidroxidionokat hozva létre, amelyek optimális szinten (5,0-5,5) pufferolják a zagy pH-ját.
2. lépés – Oxidálás gipsszel: A befecskendezett oxidációs levegő a kalcium-szulfitot (CaSO3) kalcium-szulfáttá (CaSO4) alakítja. Ez az oxidációs lépés termodinamikailag kedvező, és jellemzően 2-8 percen belül befejeződik, a levegő áramlási sebességétől és a szuszpenzió tartózkodási idejétől függően. Az oxidáció kritikus fontosságú, mivel a gipsz kiváló kristályosodási tulajdonságokat mutat a szulfithoz képest, csökkentve a vízkőképződést a belső felületeken, és könnyebb mechanikai víztelenítést tesz lehetővé.
3. lépés – Kristálynövekedés és szétválás: Az abszorber- és derítőtartályokban töltött órák során a kalcium-szulfát-dihidrát (gipsz) kristályok nőnek és ülepednek. A megtisztított folyadékot visszavezetik az abszorber tetejére, míg a gipszzagyot egy vákuumszűrőbe vagy centrifugába szállítják víztelenítés és egymásra rakás céljából.
A fizikai és kémiai átalakulás folyamatosan megy végbe az abszorbertoronyban:
Füstgáz bemenet: Forró füstgáz (jellemzően 120-150°C a kazánból vagy ipari kemencéből) szabályozott sebességgel, általában 3-4 m/s-os sebességgel jut be az abszorbertorony aljába, hogy elkerülje a túlzott nyomásesést, miközben biztosítja az alapos keveredést.
Permetezési zóna: A mészkőzagyot a torony tetején és középső magasságában elhelyezett több fúvókából permetezzük. Az iszap finom cseppekre bomlik, hatalmas határfelületi érintkezési felületet hozva létre a gáz és a folyadék között.
Reakciózóna: A SO2 bediffundál az egyes cseppeket körülvevő folyadékfilmbe, és reagál az oldott mészkővel. A cseppek a gravitáció hatására esnek, míg a felszálló füstgáz felfelé viszi őket, ellenáramú kaszkádot hozva létre, amely meghosszabbítja a tartózkodási időt és szabályozza a diffúziós kinetikát.
Oxidációs zóna: Levegőt fecskendeznek be az aljára a porlasztókon keresztül, és felfelé buborékolják az abszorberen keresztül. Az oxigén az ömlesztett folyadékban és a leeső cseppekben a szulfitot szulfáttá oxidálja, így a terméket stabilabb gipszké alakítja.
Gyűjtemény zóna: Telített folyadék halmozódik fel a torony alján lévő aknában. A szilárd anyagok leülepednek, lehetővé téve a tisztított folyadék visszaszivattyúzását a torony tetejére recirkuláció céljából, míg a leülepedett szilárd anyagok a gipsz víztelenítő köre felé távoznak.
Gázkimenet: A kezelt füstgáz (95–99%-kal csökkentett SO2-vel) a tetején lévő páramentesítőbe emelkedik, ahol a magával ragadó vízcseppeket páramentesítő tömítéssel vagy ködeltávolítókkal távolítják el. A megtisztított gáz ezután kiáramlik a légkörbe, vagy bejut az alsó szennyezéscsökkentő berendezésekbe.
A teljes ciklus – az SO2-leválasztástól az oxidáción át a gipsz visszanyeréséig – jellemzően 8-12 perces hígtrágya tartózkodási időt igényel, a mészkő részecskeméretétől, a pH-szabályozási stratégiától és a cél eltávolítási hatékonyságától függően. A kisebb szemcsés mészkő (80–90%-a halad át 325 mesh-en) felgyorsítja a reakciósebességet, és lehetővé teszi a kezelők számára, hogy nagyobb hatékonyságot érjenek el alacsonyabb hígtrágya-áramlási sebesség mellett.
A nedves FGD-rendszerekbe való befektetésre vonatkozó döntés a szabályozási szükségességet és a működési gazdaságossági szempontokat egyaránt tükrözi. A magas kéntartalmú üzemanyagokat kezelő létesítmények vagy a szigorú levegőminőségi előírásokkal rendelkező piacokat kiszolgáló létesítmények úgy találják, hogy a nedves rendszerek kiváló megtérülést kínálnak, ha minden tényezőt holisztikusan figyelembe veszünk.
A nedves FGD-technológia számos ipari ágazatban alapvetõ szerepet tölt be:
Széntüzelésű villamosenergia-termelés: A legnagyobb alkalmazás világszerte. Az 1–3% kéntartalmú bitumenes vagy szubbitumenes szenet égető modern közüzemi kazánok a nedves FGD-től függenek a SO2-kibocsátási határértékek betartása érdekében, amely sok régióban 50–100 mg/Nm³ alatt van előírva.
Olajfinomítás: A fűtőolaj kéntelenítő egységek és kokszoló kazánok SO2-ban gazdag kipufogógázt termelnek, amely nagy hatásfokú mosást igényel. A finomítók gyakran integrálják a nedves FGD-t szelektív katalitikus redukcióval (SCR) a kombinált SO2 és NOx szabályozás érdekében.
Vegyi és petrolkémiai gyártás: A kénsavat, kénalapú polimereket előállító vagy magas kéntartalmú nyersolajáramokat feldolgozó létesítmények nedves gázmosókat működtetnek a termikus oxidálókból, kalcináló egységekből és pörkölőkemencékből származó SO2-kibocsátás megkötésére.
Cellulóz- és papírgyárak: A feketelúgot égető visszanyerő kazánok jelentős SO2-kibocsátást termelnek. A kraft cellulózgyárak egyre gyakrabban alkalmaznak nedves FGD rendszereket a regionális levegőminőségi szabványok elérése és az SO2-hoz kapcsolódó légszennyezés csökkentése érdekében a lakóterületeken.
Fémfeldolgozás: A rezet, nikkelt, cinket és más színesfémeket szulfidércekből kivonó olvasztási műveletek során SO2-tartalmú füstgázok keletkeznek, amelyek 99%-os eltávolítási hatékonyságot igényelnek. A nedves FGD ezen alkalmazások ipari szabványa.
Hulladékból energiává és biomassza égetés: A települési szilárdhulladék-égetők és biomassza-erőművek heterogén füstgáz-összetételeket állítanak elő. A Wet FGD robusztus, adaptálható SO2 szabályozást biztosít a változó üzemanyagminőség mellett.
A következetes, nagy teljesítményű SO2-eltávolítás elérése számos, egymástól függő paraméter szabályozásától függ. E tényezők megértése lehetővé teszi a kezelők és mérnökök számára, hogy optimalizálják a rendszer tervezését és működését:
SO2 eltávolítási hatékonyság (Cél: 95–99%): A hatékonyságot elsősorban két mechanizmus határozza meg: (1) a keringtetett mészkőzagy mennyisége a füstgáz térfogatához viszonyítva, a folyadék-gáz (L/G) arányban kifejezve, és (2) a gáznak az abszorberben való tartózkodási ideje. A modern rendszerek rutinszerűen 95%-os eltávolítást érnek el 5–8 l/m³ L/G arány mellett, és 98–99%-os hatékonyságot 10–15 l/m³ aránynál. Csökkenő megtérülés érvényes – a 15 l/m³ feletti érték minimális hatékonyságnövekedést eredményez, miközben drámai módon növeli a szivattyúzási teljesítményt, a hígtrágya előkészítési költségeit és a vízfogyasztást.
pH-szabályozás (Optimális: 5,0–5,5): Az iszap pH-ja közvetlenül befolyásolja a mészkő oldódási sebességét és a SO2 abszorpciós kinetikáját. 4,5 alatti pH-értéken a mészkő könnyen feloldódik, de a SO2-abszorpció lelassul a fordított reakciók és a gázfázisú diffúzió csökkent hajtóereje miatt. 6,0 pH felett a mészkő oldhatósága csökken, miközben az SO2 felszívódása felgyorsul – de a torony belső részein a vízkőképződés és a gipszkiválás veszélye exponenciálisan nő. A kezelők a pH-értéket úgy tartják fenn, hogy gondosan adagolják a mészkő iszap adagolási sebességét és az oxidációs levegő áramlását. Az automatizált pH-szabályozás valós idejű szondákkal a modern berendezések szokásos gyakorlatává vált.
L/G arány (folyadék/gáz térfogatarány): Ez a dimenzió nélküli paraméter – jellemzően liter keringtetett iszap per köbméter füstgáz – talán a legkritikusabb szabályozási változó. A magasabb L/G arányok növelik a szuszpenzió érintkezési területét és tartózkodási idejét, ami növeli a hatékonyságot, de növeli az energiafogyasztást, a reagensfogyasztást és a párolgás miatti vízveszteséget. Az optimális L/G arány egyensúlyban tartja a szabályozási megfelelési célokat a működési költségek minimalizálásával. A regionális levegőminőségi előírások, a tüzelőanyag kéntartalma és a kazán terhelése alapvetően meghatározza az L/G alapértéket.
Gázsebesség (tipikus: 3–4,5 m/s): A füstgáz függőleges sebessége az abszorbertartályon keresztül befolyásolja a cseppek szuszpenzióját, a tartózkodási időt és a nyomásesést. A nagyobb sebesség csökkenti az edény keresztmetszetét és a tőkeköltséget, de növeli a szivattyúzási teljesítményt és az erózió kockázatát. Az alacsonyabb sebesség növeli a tartózkodási időt és a hatékonyságot, de nagyobb edényeket igényel. A legtöbb üzemeltető a 3,5–4,0 m/s sebességet tartja a mérnöki édes pontnak.
A levegő oxidációs sebessége (tipikus: 60–90% elméleti oxigén): A befecskendezett levegőben lévő felesleges oxigén szulfitból szulfáttá alakítja, de a túlzott levegőztetés fokozza a habképződést és a folyadékáthordást. A légpermetező kialakítása és a merülési mélység kritikusan befolyásolja a keveredési és oxidációs kinetikát. Az alulméretezett levegőrendszerek tökéletlen oxidációt, szulfitkiválást és a víztelenítő berendezések vakságát eredményezik.
A nedves FGD-rendszerekre vonatkozó beszerzési döntések több műszaki, kereskedelmi és működési kritérium alapos értékelését igénylik. A következő tényezők jelentősen befolyásolják a rendszer teljesítményét, élettartamát, a szabályozási megfelelőség elérését és a teljes birtoklási költséget.
A nedves FGD abszorber belső környezete eredendően korrozív: a pH 3,5 és 6,0 között van, a hőmérséklet eléri a 60-70 °C-ot, az oldott SO2 és a kénsav pedig felgyorsítja a fém oxidációját. Az anyagválasztás nem utólagos gondolkodás, hanem alapvető tervezési döntés:
Vasbeton gumi béléssel: A domináns anyagválasztás nagy használati méretű abszorberekhez. A beton szerkezeti szilárdságot és termikus tömeget biztosít; 10-20 mm vastag gumi (neoprén vagy EPDM) bélés védi a betont a vegyi támadástól. A felület megfelelő előkészítése és a gumibetét kikeményítése minimális karbantartás mellett 20-30 évre növeli az élettartamot.
Rozsdamentes acél (ausztenites minőség): Kisebb rendszerekhez, permetezőtornyokhoz és páramentesítő részekhez kedvelt a kiváló korrózióállóság és a tisztább tervezési esztétika miatt. A 316 literes rozsdamentes acél ellenáll a lyukacsosodásnak a savas kloridtartalmú iszapokban. A kompromisszumok közé tartozik a magasabb tőkeköltség (2-3x beton) és a réskorrózió lehetősége, ha a tervezési tűrések laza.
Hőre lágyuló anyagok: A szálerősítésű műanyagok (FRP) és a poliészter alapú kompozitok a niche-alkalmazások és az utólagos felszerelés piacain jelennek meg a kiváló vegyszerállóság és a nulla korróziós kockázat miatt. A hosszú távú tartósságra vonatkozó adatok korlátozottak; a termikus körforgás és az UV-sugárzás a kültéri létesítményekben ismeretlen kockázatokat rejt magában.
Permetező fúvóka anyagok: A permetező fúvókák a legmagasabb kopási arányt tapasztalják. A volfrámkarbid bevonattal ellátott kerámia vagy edzett acél hegyek ellenállnak a lebegő mészkő részecskék okozta kopásnak. A fúvókák rutinellenőrzése és 2–5 évente történő cseréje a szokásos működési gyakorlat.
Minden ipari létesítmény egyedi égéstermék-jellemzőkkel, helyszűkülettel és üzemeltetési követelményekkel rendelkezik. Egy megbízható beszállító valódi testreszabást kínál, nem pedig mindenki számára megfelelő csomagokat:
Helyszínspecifikus tervezés: Értékelje, hogy a szállító végez-e részletes gázáram-elemzést – méri a SO2-koncentrációt, az NOx-szinteket, a részecsketerhelést, a nedvességtartalmat és a hőmérsékleti profilt. Ezek az adatok beépülnek a számítási folyadékdinamikai (CFD) modellezésbe, hogy előre jelezzék a zagyeloszlást, a gáz tartózkodási idejét és a hatékonyságot az Ön konkrét működési körülményei között. Azok a beszállítók, akik laboratóriumi méretű vizsgálatokat vagy kísérleti üzemi adatokat kínálnak az Ön üzemanyagtípusához és gázösszetételéhez, mérnöki szigorról tesznek tanúbizonyságot.
Moduláris skálázhatóság: A növekedési potenciállal rendelkező vagy szakaszos bővítési tervekkel rendelkező létesítmények esetében a moduláris abszorber szakaszokkal vagy párhuzamos vonatos architektúrával tervezett rendszerek lehetővé teszik a kapacitás növelését a teljes rendszer cseréje nélkül. Győződjön meg arról, hogy a belső elemek (elosztók, páramentesítők) utólag beszerelhetők vagy korszerűsíthetők a meglévő tartályon belül.
Integráció a meglévő infrastruktúrával: A nedves FGD rendszerek kapcsolódnak a kazán kipufogócsatornáihoz, az ID ventilátorokhoz, a leválasztókhoz és az alsó kéményekhez. A beszállítóknak részletes csatorna- és alapterveket, adott esetben a szeizmikus terhelésekre vonatkozó tanúsítványokat kell biztosítaniuk, és egyeztetniük kell a berendezés szállítóival. A rejtett költségek gyakran felmerülnek a csővezetékek módosításaiból és támogatásából.
Képzés és tudásátadás: A nedves FGD rendszerek üzemeltetése és karbantartása kezelői szakértelmet igényel a pH-kezelés, a zagy reológia, az oxidációs levegő szabályozása és a gipsz víztelenítése terén. Válogatott beszállítók átfogó helyszíni képzést, O&M kézikönyveket, pótalkatrészek elérhetőségét és segélyszolgálati forródrótokat kínálnak. A távdiagnosztikai képesség és a prediktív karbantartási megállapodások egyre inkább megkülönböztetik a prémium beszállítókat az áruszállítóktól.
Reagens beszerzés és logisztika: A mészkő elérhetősége, az árak és a szállítási logisztika kritikusan befolyásolja a működési költségeket. A beszállítóknak dokumentálniuk kell a közeli mészkőforrásokat, a mennyiségi engedményeket, a szállítási ütemterveket és a tartalék ellátási megállapodásokat. Hasonlóképpen erősítse meg a gipszkezelési infrastruktúrát – a víztelenítő berendezések kapacitását, a tároló létesítményeket és a későbbi piaci kapcsolatokat (fallemez, cement, mezőgazdaság), amelyek lehetővé teszik a költségek megtérülését.
Pótalkatrészek ökoszisztémája: Azonosítsa a kritikus kopáselemeket (fúvókák, tömítések, szivattyú járókerekek, páramentesítő patronok), és ellenőrizze a rendelkezésre állást, az átfutási időket és az árakat a beszállítói hálózaton keresztül. A 20–30 éves rendszer-élettartamra kiterjedő, hosszú távú pótalkatrészek rendelkezésre állásához beszállítókra van szükség, amelyek meghatározott értékesítési csatornákkal és készletpolitikákkal rendelkeznek.
A modern nedves FGD-rendszerek olyan kifinomult eszközök, amelyek folyamatos felügyeletet és dinamikus paraméter-beállítást igényelnek a céleltávolítási hatékonyság fenntartása érdekében, miközben minimalizálják a működési költségeket. A fejlett vezérlőrendszerek a nedves mosókat passzív megfelelőségi eszközökből aktívan optimalizált eszközökké alakítják át.
A valós idejű visszacsatolási hurkok gyors reagálást tesznek lehetővé a tüzelőanyag minőségében, a kazánterhelésben vagy a légköri viszonyok változásaiban:
Folyamatos SO2-elemzők: Az abszorber előtti és utáni infravörös vagy elektrokémiai SO2-érzékelők számszerűsítik a valós idejű eltávolítási hatékonyságot. A célértékek (általában 50–100 mg/Nm³ kimenet) automatikusan beállítják a mészkő adagolási sebességét és az L/G arányokat, hogy fenntartsák a megfelelőségi határokat a túlzott reagensfogyasztás nélkül.
pH-szondák: Az abszorberteknőben és a derítőben elhelyezett pH-elektródák pillanatról pillanatra visszacsatolják a zagy savasságát. Az automatizált mésztej-adagoló rendszerek a pH-t ±0,2 egységnyi alapértéken belül tartják, megakadályozva a vízkőképződést (magas pH) és a nem megfelelő mészkőoldódást (alacsony pH).
Nyomásesés figyelése: A nyomáskülönbség-cellák az abszorberen, a páramentesítőn és a kimeneti csatornákon eltömődést, vízkőképződést vagy páramentesítő telítettséget jeleznek. A korai figyelmeztető rendszerek tisztítási ciklusokat vagy karbantartási riasztásokat indítanak el, mielőtt a teljesítményromlás felgyorsulna.
Oxidáció Air Control: Az oxigéntartalom-érzékelők és a légáramlásmérők biztosítják az optimális oxigénellátást a szulfitoxidációhoz. A zárt hurkú oxidációs levegő szabályozás megakadályozza a tökéletlen konverziót (amely költséges folyékony fázisú oxidációs vegyszereket igényel) és a habképződést (ami növeli az átjutást).
Recirkulációs szivattyú ellenőrzése: A rezgésérzékelők, a csapágyhőmérséklet-szondák és az energiafogyasztás-követés észleli a járókerék korai fázisú kopását, a csapágyak leromlását vagy kavitációját. A prediktív karbantartási riasztások lehetővé teszik a katasztrofális meghibásodások előtti proaktív alkatrészcserét.
Az ipari létesítmények ritkán működnek állandó kazánterhelés mellett. A nedves FGD rendszereknek 40–100%-os lekapcsolási arányt kell alkalmazniuk, fenntartva a megfelelőséget és a hatékonyságot ezen a működési kereten belül. A terheléskövetést lehetővé tevő fő tervezési jellemzők a következők:
Változtatható frekvenciájú meghajtók (VFD): A VFD-vel felszerelt recirkulációs szivattyú és oxidációs levegőventilátor motorok a kazán terhelésével arányosan skálázzák az áramlási sebességet, csökkentve az energiafogyasztást és a reagens felhasználást alacsony terhelésű működés során. A VFD-k könnyedén 20–30%-os energiamegtakarítást érhetnek el a fix fordulatszámú, fojtószelep-vezérlésű motorokhoz képest.
Többlépcsős permetező fúvókák: A több toronymagasságon lévő, egymástól függetlenül vezérelt permetezőfejekkel rendelkező rendszerek hatékony elosztást tesznek lehetővé részterhelési körülmények között. Az alacsonyabb terhelés kevesebb fúvókát aktivál, fenntartva az optimális zagycsepp-szuszpenziót és a gáz tartózkodási idejét, túlzott ködátvitel nélkül.
Bypass és Bleed Streamek: A szuszpenziós bypass vezetékek és a tisztító légtelenítő konfigurációi lehetővé teszik a tartózkodási idő és a pH szemcsés szabályozását anélkül, hogy leállítanák a teljes rendszert. A stratégiai légtelenítés megakadályozza a túl gyors pH-emelkedést alacsony terhelésű időszakokban, amikor a gáztérfogat és a SO2 terhelés egyidejűleg csökken.
A SO2-kibocsátási határértékek globálisan változnak, de általánosan a szigorítás irányába mutatnak. A nedves FGD rendszerek az elsődleges technológia, amely lehetővé teszi a modern szabványok betartását, amelyek a fejlett régiókban 50–100 mg/Nm³ közötti SO2-koncentrációt vagy abszolút SO2 tömegterhelés 85–99%-os csökkentését írják elő tüzelőanyag-típustól és létesítményosztálytól függően.
A regionális szabályozási keretek határozzák meg a technológia kiválasztását és a működési stratégiát:
Európai Unió: A nagy tüzelőberendezésekről szóló irányelv (LCPD) és az ipari kibocsátásokról szóló irányelv (IED) 97–99%-os SO2-csökkentési hatékonyságot ír elő a széntüzelésű és olajtüzelésű egységeknél. A legtöbb közműnél a havi átlagos kimeneti koncentráció nem haladhatja meg az 50 mg/Nm³ értéket. Ezek a szigorú határértékek nagy hatékonyságú nedves FGD-rendszereket tesznek szükségessé fejlett oxidációszabályozással.
Egyesült Államok: A Clean Air Act előírásai a nemzeti környezeti levegőminőségi szabványokon (NAAQS) keresztül korlátozzák az SO2-kibocsátást. A legtöbb szabályozási rendszer 50–90 mg/Nm³-es kimeneti határértéket vagy 90%-os eltávolítási hatékonyságot jelent. Azok az államok, ahol nincs elérési terület, szigorúbb korlátozásokat írhatnak elő az erőművekre és finomítókra.
Kína és India: A gyors iparosodás és a növekvő levegőminőségi tudatosság a nedves FGD bevezetését késztette az új széntüzelésű kapacitásokra. A kötelező SO2-eltávolítás meghaladja a 90%-ot nagy egységeknél; sok új telepítés 95%-os hatékonyságot céloz meg a jövőbiztosság érdekében a várható szigorításokkal szemben.
Japán és Dél-Korea: A nedves FGD technológia fejlesztésének úttörő országai ezek az országok 80–90%-os eltávolítási hatékonyságot érvényesítenek alacsony kimeneti koncentráció mellett (30–50 mg/Nm³). Ezeken a piacokon kiemelkedően magas a technológiai érettség és a kezelői szakértelem.
A modern nedves FGD-rendszerek egyszerre több légszennyező anyagot is szabályoznak, és gazdaságosságot kínálnak a környezeti megfelelés terén:
Részecske eltávolítás: A mészkő iszap a pernye természetes súrolóközegeként működik, eltávolítja a bemeneti részecskék 40–70%-át külön elektrosztatikus leválasztó vagy zsákház nélkül. Ez a közös eltávolítás csökkenti a későbbi berendezések terheit és az ártalmatlanítási költségeket.
Savköd és HCl felfogása: A lúgos zagy semlegesíti a sósavgőzöket (HCl) és a kénsavködöt (H2SO4), amely az SO2 oxidációjából keletkezik, vagy az üzemanyag-klórban van jelen. Az integrált nedves FGD rendszerek felfogják ezeket a savas gázokat, megakadályozva, hogy elérjék a légkört.
A higany fajlagos befolyása: Míg a nedves FGD nem távolítja el közvetlenül az elemi higanyt (Hg⁰), az oxidáló környezet és a mészkő iszap elősegíti a Hg⁰ kétértékű higanygá (Hg²⁺) történő oxidációját, amelyet ezt követően az alsó zsákházak vagy ESP egységek felfognak. Ez a közvetett út javítja a higanyszabályozás általános hatékonyságát.
Szinergia a szelektív katalitikus redukcióval (SCR): Az erőművek és finomítók egyre gyakrabban alkalmaznak integrált SO2-NOx vezérlőszerelvényeket, amelyek a nedves FGD-t SCR egységekkel kombinálják. Az FGD abszorber alacsony kimeneti hőmérséklete (telített, ~60 °C) az SCR katalizátor előtti újramelegítést igényel az aktivitás fenntartása érdekében. A kazán és az FGD/SCR rendszerek közötti stratégiai hőintegráció optimalizálja az energiahatékonyságot és csökkenti az üzemeltetési költségeket.
A mészkő-gipsz nedves FGD rendszerek optimalizált működési feltételek mellett rutinszerűen 95-99%-os SO2 eltávolítási hatékonyságot érnek el. A pontos hatásfok több tényezőtől függ: (1) L/G arány (magasabb arány növeli a hatékonyságot, de növeli a költségeket), (2) zagy pH-ja (optimális tartomány 5,0-5,5), (3) mészkő részecskeméret (a finomabb részecskék gyorsabban oldódnak), (4) gáz tartózkodási idő az abszorberben (általában 8-12 perc), és (5) komplett oxidációs levegő konverziója gipsummá. A legtöbb modern rendszert 95–97%-os hatékonyságra tervezték, ami kompromisszumot jelent a szabályozási megfelelés és az üzemgazdaságosság között. A 98–99%-os hatékonyság eléréséhez magasabb L/G arányra (12–15 L/m³) és szigorúbb folyamatszabályozásra van szükség, de ezt rutinszerűen alkalmazzák a szigorú levegőminőségi előírásokkal rendelkező régiókban.
A vízfogyasztás a mészkő-gipsz nedves FGD rendszerekben jelentős, és jelentős működési költséget jelent a vízhiányos régiókban. A jellemző fogyasztás 500-1500 m³/óra egy 500 MW-os széntüzelésű erőmű esetében, a füstgáz mennyiségétől, a zagy visszavezetési sebességétől és a párolgási veszteségektől függően. Ennek körülbelül 30–40%-a fogyaszt (elpárolgás és gipszkristályvíz miatt veszít), míg 60–70%-a újrahasznosítható a zagykörben. Alternatív technológiák léteznek a vízkorlátos létesítményekhez: a száraz FGD-rendszerek csak párolgó vizet fogyasztanak (a nedves rendszer fogyasztásának ~5%-a), de a hatásfok csökkenése és az értékes gipsz melléktermék elvesztése ellensúlyozható. Egyes létesítmények víz-újrahasznosító hurkokat, hűtőtornyokat és kondenzvíz visszanyerést alkalmaznak a nettó fogyasztás csökkentése érdekében.
Mind a permetezőtornyok, mind a csomagolt ágyas mosók a "nedves" FGD-technológiák közé tartoznak, de lényegesen eltérnek egymástól a belső kialakítás és a működési jellemzők tekintetében. A permetezőtornyok (más néven "permetelnyelők" vagy "ellenáramú permetező kontaktorok") a mészkő iszapot az edény tetején lévő fúvókákon keresztül osztják el, így leeső permetet hoznak létre, amely érintkezik a felszálló füstgázzal. Ez a kialakítás egyszerű, robusztus, toleráns a lebegő szilárd anyagokkal szemben, és könnyen méretezhető. A csomagolt ágyas mosók strukturált vagy véletlenszerű töltőanyagokat (kerámia nyergek, műanyag gyűrűk, strukturált lapok) tartalmaznak, amelyek növelik a gáz és a folyadék közötti érintkezési felületet. A csomagolt ágyak nagyobb eltávolítási hatékonyságot érnek el alacsonyabb L/G arány mellett (6–8 l/m³ szemben a szórótornyok 10–15-tel), de hajlamosabbak a lerakódásra, eltömődésre, és finomabb mészkőszemcséket igényelnek. A nagy hamuterhelésű és változó gázösszetételű széntüzelésű erőműveknél és ipari kemencéknél a megbízhatóság és a karbantarthatóság miatt a permetezőtornyok dominálnak. A csomagolt ágyakat előnyben részesítik kisebb, jobban ellenőrzött alkalmazásokban (finomítók, vegyi üzemek), ahol a betáplált gáz összetétele állandó, és a szigorú hatékonysági célok kompakt kialakítást igényelnek.
A mészkő egy természetben előforduló ásvány (kalcium-karbonát, CaCO3), amely ősi kagylóból és csontváz-törmelékből áll. Világszerte bővelkedik, olcsó (8-15 USD/tonna szállított), és könnyen beszerezhető a legtöbb ipari létesítmény közelében lévő kőbányákból. A mészkő elsődleges előnye a savas SO2-val való kémiai reakciókészsége; Finom részecskékre (100-300 mikrométer) őrölve és vízben szuszpendálva gyorsan feloldódik az abszorberteknő savas környezetében, felszabadítva a SO2-t elnyelő hidroxidionokat és a pufferszuszpenzió pH-ját. A mész (CaO vagy hidratált mész Ca(OH)2) egy alternatív reagens, amely gyorsabb kinetikát és magasabb koncentrációt kínál, lehetővé téve az alacsonyabb L/G arányt és kisebb tartályokat. Azonban a mész magasabb ára (30–50 USD/tonna), maró jellege és kezelési veszélyei miatt a mészkő a legtöbb alkalmazás alapértelmezett választása. A mészkövet elsődleges reagensként használó hibrid rendszerek mész hozzáadásával a pH-korrekció érdekében az indításkor vagy a felborult körülmények között, működési rugalmasságot kínálnak minimális többletköltséggel.
A jól megtervezett és megfelelően karbantartott nedves FGD-rendszerek élettartama 20-30 év, hasonló a befogadó kazánhoz vagy az ipari kemencéhez. A kritikus alkatrészek élettartama rövidebb: a betontartályok gumiburkolata (15–25 év), a permetező fúvókák (2–5 év), a recirkulációs szivattyú tömítései és a járókerekei (5–8 év), az oxidációs levegő permetezői (8–10 év). A páramentesítő patronokat a porterheléstől függően általában 2–4 évente kell cserélni. Az ütemezett karbantartási intervallumok közé tartozik a permetező fúvókák és elosztócsövek negyedéves ellenőrzése, a pH-szonda féléves kalibrálása, a gumibetét állapotának éves értékelése és a nyomástartó edények kétévente történő hidrosztatikai vizsgálata. A rezgéselemzést, termográfiát és valós idejű teljesítményfigyelést használó prediktív karbantartási programok egyre csökkentik a nem tervezett állásidőt és meghosszabbítják az alkatrészek élettartamát. A megfelelő vegyi egyensúly, a korróziógátló adagolás és a biocid kezelés (ahol alkalmazható) elengedhetetlenek a rendszer élettartamának maximalizálásához.
Igen, a mészkő-gipsz nedves FGD rendszerek eleve robusztusak az üzemanyag kéntartalmának változásaival szemben, ami az egyik legfontosabb előnyük. A rendszer úgy állítja be a mészkő adagolási sebességét és az L/G arányt, hogy alkalmazkodjon a magasabb vagy alacsonyabb SO2 terheléshez anélkül, hogy a kémia vagy az üzemmódot váltaná. Ha az üzemanyag kéntartalma 1,5 tömeg%-ról 3,0 tömegszázalékra nő, akkor a füstgáz SO2-koncentrációja nagyjából megkétszereződik. Az üzemeltetők a mészkő zagy keringési sebességének növelésével vagy a mészkő koncentrációjának növelésével reagálnak a zagyban, fenntartva a cél pH-t és a kilépő SO2-koncentrációt. Ezzel szemben alacsonyabb kéntartalmú tüzelőanyag elégetésekor a mészkő betáplálás arányosan csökken. Ez az alkalmazkodóképesség döntő fontosságú a több tüzelőanyag-forrást keverő, az importált szén tüzelőanyag-minőségi ingadozásainak kezelésében vagy a szezonális üzemanyag-elérhetőséghez való alkalmazkodásban. A száraz FGD-rendszerekből hiányzik ez a rugalmasság, és jellemzően a reagenskémia módosítására vagy az égő beállítására van szükség a megfelelőség fenntartásához, ha az üzemanyag kéntartalma jelentősen eltolódik.
A mészkő-gipsz nedves FGD rendszerekben előállított gipsz kémiailag és fizikailag azonos a bányászott természetes gipsszel. A nagy tisztaságú gipsz (95%-os kalcium-szulfát-dihidrát) a falilapok (gipszkarton, gipszkarton) gyártók prémium alapanyaga, amely a teljes gipsz iránti kereslet körülbelül 70-80%-át teszi ki világszerte. A piaci árak tonnánként 5–15 dollár között ingadoznak a helytől, a tisztaságtól és a logisztikától függően, de a legtöbb régióban a gipsz értékesítése a nedves FGD működési költségeinek 10–30%-át ellensúlyozza. Egyes létesítmények teljes költségmegtérülést érnek el a gipszértékesítés révén, különösen azoknál, ahol fallemezgyárak vagy kikötők találhatók, amelyek lehetővé teszik az exportot. A gyengébb tisztaságú gipsz (85–95% kalcium-szulfát) a cementgyártásban, a talajkondicionálásban, az útalap stabilizálásában és más, alacsonyabb értékű alkalmazásokban talál megoldást. Az FGD-vel előállított gipsz kis százalékát szárazföldi mezőgazdasági üzemben helyezik el, vagy engedélyezett létesítményekben helyezik el, ahol a piacok távoliak vagy a szállítás gazdaságtalan. A mészkő-gipsz technológia egyedülálló környezeti és gazdasági előnye az SO2-hulladék kereskedelmi termékké alakíthatósága, nem pedig az égés mellékterméke, amely ártalmatlanítást igényel.
Robusztusságuk ellenére a nedves FGD rendszerek számos visszatérő működési kihívást jelentenek, amelyek szakképzett irányítást igényelnek: (1) Méretezés és csatlakoztatás: Ha a pH 5,5 fölé emelkedik, kalcium-szulfát és kalcium-szulfit kicsapódik a belső felületeken, ami csökkenti az áramlást és a hatékonyságot. A szigorú pH-szabályozás és a rendszeres mechanikai tisztítás megakadályozza ezt. (2) Korróziós támadások: Ha a kémiai egyensúlyt figyelmen kívül hagyják, vagy megkerülik a gumiburkolatot, akkor a burkolat leromlik vagy a beton szétrepedezik. A rutin ellenőrzések és a korróziógátló programok csökkentik a kockázatot. (3) Habképződés: A túlzott oxidációs levegő vagy felületaktív anyagot tartalmazó üzemanyag-adalékok elősegítik a habképződést, ami növeli az átjutást és a vízveszteséget. A habzásgátló kémia és az optimalizált légpermetező kialakítás megoldja ezt. (4) A gipsz víztelenítésének kihívásai: A gipsztermék magas nedvességtartalma növeli az ártalmatlanítási vagy szállítási költségeket. A vákuumszűrő optimalizálása, a centrifuga beállítása és a polimer adagolása javítja a sütemény szárazságát. (5) Időszakos reagens-ellátás: A mészkő beszerzési zavarai vagy az időjárás okozta szállítási késések átmeneti megfelelési kockázatot okozhatnak. A redundáns beszállítói kapcsolatok és a helyszíni tárolási pufferelés enyhíti ezt. A tapasztalt kezelők ezeket a kihívásokat megelőző karbantartással, valós idejű felügyelettel és proaktív hibaelhárítással kezelhetőnek tekintik.
A nedves füstgáz-kéntelenítési technológia az ipari SO2-kibocsátás ellenőrzésének bizonyított, megbízható alapja az energiatermelés, a finomítás, a fémfeldolgozás és a vegyi gyártás területén. A 95–99%-os SO2-eltávolítási hatékonyság elérése, a hulladék piacképes gipsz melléktermékké történő átalakítása, valamint a meglévő kazán-infrastruktúrával való kompatibilitás fenntartása révén a mészkő-gipszből készült nedves mosók optimalizált egyensúlyt képviselnek a környezeti teljesítmény, az üzemgazdaságosság és a műszaki érettség között.
A nedves FGD kapacitás bevezetésére vagy fejlesztésére vonatkozó döntés megköveteli az üzemanyag minőségének, a szabályozási kötelezettségeknek, a létesítmény lábnyomának, a víz rendelkezésre állásának és a hosszú távú működési költségcéloknak a holisztikus értékelését. Nem létezik egyetlen "univerzális" rendszerterv; ehelyett a helyspecifikus tervezés, az anyagválasztás és a szabályozási stratégia adaptációja biztosítja az optimális teljesítményt az Ön egyedi ipari környezetben.
Függetlenül attól, hogy közüzemi erőművet, kőolaj-finomítót, fémkohót vagy speciális vegyi üzemet üzemeltet, elengedhetetlen a minősített beszállítók bevonása bizonyított múlttal, átfogó műszaki támogatással és átlátható teljesítménygaranciákkal. A beszerzési döntések véglegesítése előtt kérjen részletes mérnöki tanulmányokat, kísérleti léptékű teljesítményadatokat az adott gázáramhoz, átlátható reagensbeszerzési terveket és képzési kötelezettségvállalásokat.
Testreszabott nedves súroló megoldást létesítménye egyedi füstgáz-összetételére és kibocsátási céljaira? Olyan beszállítót bízzon meg, aki képes átfogó gázáram-elemzésre, CFD-modellezésre, helyszíni kísérleti tesztelésre és hosszú távú teljesítménygaranciákra. Adja meg az üzemanyag típusának, SO2-koncentrációjának, gázáramlási sebességének, hőmérsékleti profiljának és a cél eltávolítási hatékonyságának részletes specifikációit, és kérjen előzetes műszaki javaslatot és költségbecslést. A legtöbb minősített beszállító 2–4 héten belül elkészíti a megvalósíthatósági értékelést, amely lehetővé teszi a gyors értékelést és a megalapozott beszerzési döntéseket.
