Maximális hatékonyság az elektrosztatikus leválasztó rendszerekben
Maximális hatékonyság az elektrosztatikus leválasztó rendszerekben
Admin által
Az elektrosztatikus leválasztók ismerete a modern iparban
Az ipari létesítmények világszerte szembesülnek a levegőben szálló részecskék kezelésének állandó kihívásával. A porgyűjtő rendszerek hatékonysága közvetlenül befolyásolja a működési költségeket, a környezeti megfelelést és a munkaerő egészségét. An ESP elektrosztatikus leválasztó Ez az egyik leghatékonyabb technológia a kipufogógáz-áramok finom részecskéinek felfogására, mielőtt azok a légkörbe kerülnének.
A hagyományos mechanikus szűrési módszerekkel ellentétben az elektrosztatikus rendszerek teljesen más elven működnek. Elektromos mezőket használnak a részecskék feltöltésére és a gyűjtőlemezekre vonzására, így kiváló teljesítményt nyújtanak az ultrafinom porszemcsék számára, amelyeket más rendszerek nehezen tudnak felfogni. Ez a technológia jelentősen fejlődött az elmúlt évtizedekben, és egyre fontosabbá vált a cementportól a fémgőzig terjedő anyagok feldolgozására szolgáló létesítményekben.

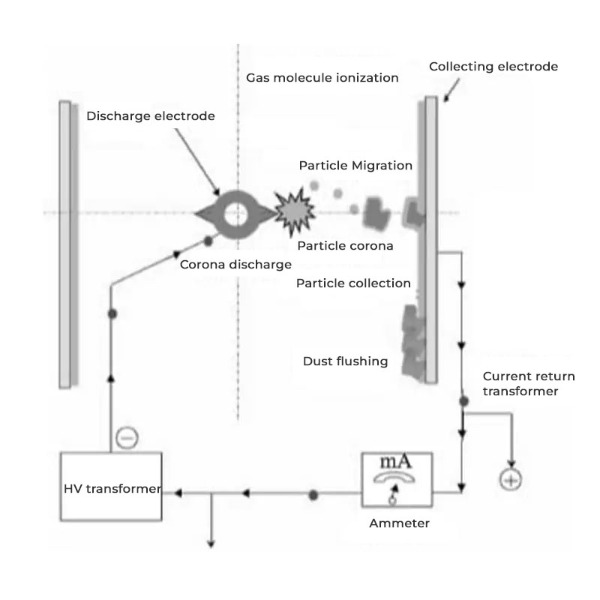

Az elektrosztatikus porgyűjtés alapvető működési elvei
An elektrosztatikus leválasztó olyan szisztematikus folyamaton keresztül működik, amely figyelemre méltó hatékonysággal választja el a port a gázáramoktól. Ezen alapelvek megértése segít a létesítményvezetőknek megérteni, hogy ez a technológia miért teljesít folyamatosan felül az alternatív porgyűjtési módszereknél.
Az ionizációs folyamat
A rendszer akkor indul be, amikor a szennyezett gáz belép a csapadékkamrába. A nagyfeszültségen (általában 40 000 és 100 000 volt között) fenntartott primer elektróda koronakisülést hoz létre. Ez az elektromos mező ionizálja a gázmolekulákat, szabad elektronokat generálva, amelyek a lebegő porrészecskékhez tapadnak. A töltött részecskék ezután az elektromos tér gradiensének köszönhetően a gyűjtőfelületek felé vándorolnak.
Részecske-migráció és -gyűjtés
Feltöltés után a részecskék az ellentétes töltésű gyűjtőelektródák felé mozognak – jellemzően nagy lemezek vagy csövek. Ez a migráció a gáz sebességétől függetlenül történik, ami alapvető előnyt jelent a mechanikus szűrőrendszerekkel szemben. A részecskék tovább mozognak a gyűjtőfelületek felé, még akkor is, ha a gázáram felgyorsul, így az áramlási sebesség változásaitól függetlenül egyenletes befogást biztosít.
Részecskeeltávolító mechanizmusok
Az összegyűjtött részecskék felhalmozódnak az elektródák felületén, amíg a réteg túl vastag lesz az elektromos hatékonyság fenntartásához. Ezen a ponton a mechanikus kopogás – az elektródák szabályozott rezgése – elmozdítja a porlepényt, lehetővé téve, hogy a részecskék a tölcsérekbe hulljanak, és eldobják őket. A modern rendszerek többféle rappelési stratégiát alkalmaznak, hogy optimalizálják a begyűjtést és a visszacsatolódás megelőzését.
Az ipari elektrosztatikus leválasztók típusai és konfigurációi
Száraz elektrosztatikus leválasztók
A száraz rendszerek az ipari alkalmazások leggyakoribb konfigurációját jelentik. Hozzáadott nedvesség nélkül működnek, és száraz részecskéket, például csiszolási műveletekből, cementgyártásból vagy anyagmozgatásból származó port kezelő létesítményeket viselnek. Ezek a rendszerek minimális vizet fogyasztanak, és nem okoznak nehézségeket az iszap elhelyezésénél, így számos ipari művelet számára gazdaságilag vonzóak.
Nedves elektrosztatikus leválasztók
A nedves konfigurációk folyadékpermetet juttatnak a gyűjtőzónába, amely több funkciót is ellát. A folyadék lemossa az összegyűjtött részecskéket az elektródákról, megakadályozza a részecskék visszakerülését, és lehűti a gázáramot. A nedves rendszerek kiválóak az olyan alkalmazásokban, amelyekben ragadós részecskék, korrozív anyagok vagy olyan helyzetek merülnek fel, ahol a későbbi berendezések nem tolerálják a részecskék átjutását.
Ipari ESP rendszerváltozatok
An ipari ESP rendszer lemezes vagy csőszerű kivitelben konfigurálható. A lemezes típusú rendszerek párhuzamos gyűjtőlemezekkel rendelkeznek, és kompakt alapterületet kínálnak nagy begyűjtési hatékonysággal. A cső típusú konfigurációk nagyobb felületet biztosítanak az azonos alapterületeken belül, és nagyobb gázmennyiséget kezelnek, bár bonyolultabb karbantartási követelményeket támasztanak.
Az elektrosztatikus leválasztó hatékonyságát meghatározó kulcstényezők
Részecske-ellenállási szempontok
A részecskék elektromos ellenállása alapvetően befolyásolja a gyűjtés hatékonyságát. Az alacsony ellenállású részecskék (10^8 ohm-cm alatt) túl gyorsan veszítenek töltésükből, ami csökkenti a gyűjtés hatékonyságát. A nagy ellenállású részecskék (10^11 ohm-cm felett) túlzott töltést tartanak fenn, ami visszaszorítja a gyűjtőfelületeket. Az optimális tartomány általában 10^8 és 10^11 ohm-cm közé esik, ahol a részecsketöltés és -visszatartás eléri a maximális hatékonyságot. A létesítmények üzemeltetőinek meg kell érteniük a részecske-összetételüket, hogy pontosan megjósolhassák a rendszer teljesítményét.
Gázáramlási jellemzők
A gyűjtőzónán áthaladó gázsebesség közvetlenül befolyásolja a részecskék tartózkodási idejét. A részecskéknek elegendő időre van szükségük ahhoz, hogy a gyűjtőfelületekre vándoroljanak, mielőtt kilépnének a rendszerből. A tipikus arcsebesség 3-5 méter/másodperc között van a hagyományos rendszerek esetében, bár egyes fejlett konstrukciók nagyobb sebességgel működnek anélkül, hogy feláldoznák a gyűjtés hatékonyságát. Az áramlás egyenletes eloszlása a teljes gyűjtési területen kritikussá válik – a holt zónák vagy a turbulens régiók lehetővé teszik, hogy a részecskék megkerüljék a gyűjtőfelületeket.
Elektróda konfiguráció és távolság
A kisülési és gyűjtőelektródák közötti távolság befolyásolja az elektromos térerősséget és a részecskevándorlási sebességet. A közelebbi távolság erősebb mezőket hoz létre, de növeli az elektromos meghibásodás kockázatát. Az optimális távolság egyensúlyban tartja a térerőt a működési stabilitással, jellemzően 100 és 300 milliméter között, az adott alkalmazástól és tervezési filozófiától függően. Az elektródák beállítása és karbantartása közvetlenül befolyásolja a teljesítmény egységességét.
Környezeti feltételek
A hőmérséklet, a páratartalom és a gázösszetétel lényegesen befolyásolja az elektrosztatikus leválasztó működését. Az emelkedő hőmérséklet csökkenti a gáz sűrűségét és növeli az elektromos vezetőképességet, ami potenciálisan szikrázó eseményeket okozhat. A 15 százalék feletti páratartalom korrozív vegyületeket csaphat ki az elektródák felületén, ami csökkenti a hatékonyságot. A savas vagy lúgos gázkomponensekhez speciális elektródaanyagokra van szükség a korrózió megelőzésére.
| Paraméter | Optimális hatótávolság | Hatás a teljesítményre |
|---|---|---|
| Gáz sebessége | 3-5 m/s | Meghatározza a tartózkodási időt és a hatékonyságot |
| Üzemi hőmérséklet | 160 Celsius fok alatt | Fenntartja az elektromos stabilitást és a részecsketöltést |
| Elektróda feszültség | 40 000-100 000 volt | Szabályozza az ionizációt és a részecsketöltést |
| Relatív páratartalom | 15 százalék alatt | Megakadályozza az elektródák szennyeződését és korrózióját |
Az ipari poreltávolító rendszerek teljesítményének maximalizálása
Garatkezelés és hamu eltávolítása
A gyűjtőgarat olyan kritikus komponens, amelyet gyakran figyelmen kívül hagynak a rendszeroptimalizálás során. A garatokban felgyülemlett por végül áthidalhatja – üregeket hozva létre, amelyek megakadályozzák a részecskék áramlását, és túlzott elektródák kopogását váltják ki. A modern létesítmények szintérzékelőket, vibrátorokat és automatizált ürítőrendszereket alkalmaznak az optimális garatkörülmények fenntartása érdekében. A rendszeres ellenőrzések biztosítják, hogy a tárolt por ne menjen át olyan vegyi változásokon vagy lepényképződésen, amely akadályozná az eltávolítást.
Rapping stratégia optimalizálása
Az elektródák kopogtatásának intenzitása és gyakorisága drámaian befolyásolja a gyűjtés hatékonyságát és a rendszer élettartamát. Az elégtelen kopogás olyan részecskerétegeket hagy maga után, amelyek elzárják a töltési zónákat és csökkentik a hatékonyságot. A túlzott kopogás az elektródák idő előtti károsodását okozza, és növeli az összegyűjtött részecskék visszajutását. A fejlett rendszerek intelligens kopogásvezérlőket alkalmaznak, amelyek a valós idejű elektródafeszültség-mintázatok alapján állítják be az intenzitást, és automatikusan alkalmazkodnak a változó bemeneti feltételekhez.
Kibocsátás-szabályozás integrációja
Az elektrosztatikus porgyűjtő zökkenőmentesen integrálható a későbbi emisszió-szabályozó berendezéssel. Az elsődleges kollektorból kikerülő részecskéket felfogó másodlagos rendszerek további szűrőfokozatokat, zsákházrendszereket vagy további elektrosztatikus fokozatokat tartalmaznak. Ez a többlépcsős megközelítés biztosítja, hogy a végső kibocsátások megfeleljenek az egyre szigorúbb környezetvédelmi előírásoknak, miközben megőrzi a gazdasági hatékonyságot.
Rendszeres karbantartási protokollok
A megelőző karbantartás meghosszabbítja az elektrosztatikus leválasztó élettartamát, és fenntartja a csúcshatékonyságot a berendezés teljes élettartama alatt. A kritikus karbantartási tevékenységek közé tartozik:
Az elektródák beállításának és állapotának negyedéves ellenőrzése
A kisülési áram- és feszültségminták féléves mérése
Éves hőképalkotás a hotspotok vagy elektromos anomáliák kimutatására
A kopott rappelési alkatrészek kétévente cseréje
A garatürítő rendszerek folyamatos felügyelete
Az elektromos szigetelőrendszerek rendszeres ellenőrzése
Az elektrosztatikus technológia összehasonlító előnyei
Kiváló finom részecske rögzítés
Az elektrosztatikus rendszerek 99 százalékot meghaladó gyűjtési hatékonyságot érnek el az 1-10 mikrométeres tartományba eső részecskék esetében – pontosan abban a mérettartományban, amellyel a mechanikus szűrés a legtöbbet küzd. Ez a képesség több ezer tonna finom szemcsét küszöböl ki, amely egyébként a légkörbe kerülne. A technológia hatékonysága a részecskeméret csökkenésével növekszik, ellentétben a mechanikus rendszerekkel, ahol az ultrafinom részecskék hatékonysága meredeken csökken.
Működési költségelőnyök
A telepítés után az elektrosztatikus rendszerek rendkívül alacsony költséggel működnek az alternatívákhoz képest. Az energiafogyasztás elsősorban az elektromos tér generálásától függ, nem pedig a szűrőellenállás leküzdésétől, ahogyan azt a mechanikai rendszerek megkövetelik. A nyomásesés lényegében állandó marad a rendszer életciklusa alatt, megakadályozva az energiaköltségek növekedését, amelyek a szűrőpogácsák kialakulásával sújtják a baghouse rendszereket. Az üzemeltetési költségek átlagosan 30-50 százalékkal alacsonyabbak, mint az egyenértékű mechanikus szűrőrendszerek tízéves időszak alatt.
Minimális ártalmatlanítási és kezelési követelmények
Az összegyűlt por szárazon távozik a rendszerből, és nagyrészt szennyezetlen marad a szűrőanyag rostjaitól vagy iszapjától. Ez a jellemző leegyszerűsíti az ártalmatlanítási logisztikát, és bizonyos alkalmazásokban lehetővé teheti az anyag visszanyerését. Az ártalmatlanítás előtt vízkezelést igénylő iszapot termelő nedves rendszerekhez képest a száraz elektrosztatikus megoldások jelentősen csökkentik a környezeti kármentesítés költségeit.
Meghosszabbított berendezések élettartama
A mechanikus szűrőelemek hiánya kiküszöböli a csereciklusokat, amelyek meghatározzák a zsákház és a patronszűrő gazdaságosságát. Az elektródák, bár fogyóképesek, általában 8-15 évig működnek, mielőtt a csere szükségessé válik. Ez a meghosszabbított élettartam a nagyobb karbantartási események között csökkenti az állásidőt és a berendezések szervizelésével kapcsolatos adminisztratív többletköltségeket.
Ipari alkalmazások és anyagfeldolgozás sikere
Cement gyártás
A cementgyárak hatalmas mennyiségű finom szemcsét termelnek a gyártás során. A kemence kipufogógázai, őrlőmalmok és anyagmozgatási műveletek agresszív porszabályozást igényelnek. Az elektrosztatikus technológiát alkalmazó ipari poreltávolító rendszer a kibocsátások 99,9 százalékát rögzíti, lehetővé téve a létesítmények számára, hogy meghaladják a környezetvédelmi előírásokat, miközben az értékes cementport visszanyerik a gyártási folyamatokban való újrafelhasználáshoz.
Kohászati műveletek
A fémolvasztás, -finomítás és az ötvözetek előállítása során különféle, értékes fémvegyületeket tartalmazó részecskeáramok szabadulnak fel. Az elektrosztatikus rendszerek hatékonyan rögzítik ezeket az anyagokat, lehetővé téve a hasznosítást az újrahasznosítás céljából. A technológia kezeli a magas hőmérsékletű alkalmazásokat, amelyek gyorsan eltömítenék a mechanikus szűrőket, így a bemeneti hőmérséklet ingadozása esetén is egyenletes teljesítményt biztosítanak.
Vegyi gyártás
A gyógyszerészeti és speciális vegyi üzemek kivételes tisztasági szabványokat követelnek meg. Az elektrosztatikus technológia minimális szennyeződéssel távolítja el a termék port és feldolgozza a melléktermékeket, megfelelve a további feldolgozásra kerülő anyagok minőségi követelményeinek. A száraz gyűjtési módszer különösen értékesnek bizonyul ott, ahol a termék tisztasága közvetlenül befolyásolja a gyártási hozamokat.
Áramtermelő létesítmények
A széntüzelésű és biomassza erőművek évtizedek óta elektrosztatikus technológiára támaszkodnak a pernyekibocsátás szabályozására. A modern berendezések hatalmas gázmennyiséget kezelnek, miközben a begyűjtési hatékonyság 99 százalék felett marad. A hamu visszanyerése lehetővé teszi az anyagfelhasználást a betongyártásban és más alkalmazásokban, ami bevételi forrást teremt a melléktermékekből.
Élelmiszer- és mezőgazdasági feldolgozás
A gabonamalmok, az élelmiszer-feldolgozó létesítmények és a mezőgazdasági termékek kezelése finom port termel, amely környezeti és foglalkozás-egészségügyi aggályokat is jelent. Az elektrosztatikus rendszerek hatékonyan rögzítik ezeket az anyagokat, védik a dolgozók egészségét, miközben megfelelnek a kibocsátási szabványoknak. A technológia a mezőgazdasági műveletekre jellemző hőmérséklet-ingadozások kezelésére való képessége különösen alkalmassá teszi ezt az ágazatot.
Gyakori működési kihívások diagnosztizálása és megoldása
Csökkentett begyűjtési hatékonyság
Ha a begyűjtés hatékonysága a célszint alá esik, több lehetséges ok is vizsgálatot igényel. Az elektródák mechanikai vibrációból vagy földrengésből eredő elmozdulása megzavarhatja az elektromos mező mintázatát. A normál kopogás ellenére felgyülemlett porréteg a garat áthidalására vagy nem megfelelő ürítésre utal. Az elektromos paraméterek eltolódása – amelyet a kisülési áram csökkenése jelez – az elektróda felületének szennyeződésére vagy nagy ellenállású részecskékre utal, amelyek elektromos beállításokat igényelnek.
Túlzott Spark-Over események
Az elektródák közötti ellenőrizetlen elektromos ívelés csökkenti a hatékonyságot, és tartósan károsíthatja az elektromos alkatrészeket. A gyakori okok közé tartozik a tervezési paramétereket meghaladó bemeneti porkoncentráció, a nedvesség lecsapódása az elektródák felületén, vagy az elektródák szennyeződése a felfelé irányuló korrózióból. A bemeneti koncentráció monitorozása, a páralecsapódást megakadályozó elektródamelegítés, valamint a korrózióvédelem javítása általában megoldja a krónikus szikraképződési problémákat.
Részecske-visszavezetés
Az elektródák felületéről kiszökő, összegyűlt por, mielőtt elérné a garatokat, kopogási paraméter-problémákat vagy elektromos térgyengülést jelez. A nagy ellenállású részecskék túlzott töltést tarthatnak fenn, és a lefelé irányuló gravitációs erők ellenére elúszhatnak a gyűjtőfelületektől. Az elektromos paraméterek beállítása vagy a részecskék tulajdonságainak módosítása az upstream kémiai kezeléssel megoldja ezt a kihívást. Szélsőséges esetekben további begyűjtési szakaszok biztosítanak a károsanyag-kibocsátások ellen.
Gyors elektróderózió
Az elektródák felgyorsult anyagvesztése korrozív gázkomponensekre, túlzottan nagy elektromos igénybevételre vagy részecskék ütközési problémáira utal. Az elektródák bevonóanyagai ellenállnak a kémiai korróziónak, bár speciális elektródaösszetételekre lehet szükség súlyos üzemi körülmények között. Az elektromos téreloszlás optimalizálása az elektródageometria finomításával vagy a térköz beállításával csökkenti a részecskebombázásból eredő mechanikai kopást.
Rendszerek kiválasztása és méretezése meghatározott ipari alkalmazásokhoz
Terhelésszámítás alapjai
A rendszer megfelelő méretezése a belépő porterhelés pontos mérésével vagy becslésével kezdődik – az egységnyi idő alatt belépő részecskék tömege. Ez a szám határozza meg minden további tervezési döntést, a gyűjtőelektróda területétől a garatkapacitásig. Az alulméretezett rendszerek hatékonysági szankciókkal és túlzott kopással működnek. A túlméretezett létesítmények tőkebefektetést pazarolnak, és a szükségtelen energiafogyasztás révén növelik a működési költségeket.
Gyűjtési terület követelményei
Az egységnyi gázáramra jutó gyűjtési terület – ezer köbméter per óra gázra vetített gyűjtési területként – közvetlenül meghatározza a befogási hatékonyságot. A tipikus tervezés 5-15 négyzetméter/ezer köbméter/óra között mozog, a részecskejellemzőktől és a megcélzott hatékonysági szintektől függően. A nagyobb gyűjtési területek nagyobb hatékonyságot eredményeznek, de növelik a berendezés méretét, súlyát és tőkeköltségét. Az optimális választás egyensúlyba hozza a teljesítménykövetelményeket az egyes alkalmazásokra jellemző gazdasági korlátokkal.
Feszültség és áram megfontolások
Az elektromos tervezési paramétereknek alkalmazkodniuk kell az egyes alkalmazások konkrét részecske-összetételéhez és gáztulajdonságaihoz. A nagy ellenállású részecskéknél magasabb feszültségre lehet szükség a megfelelő töltés eléréséhez, bár a túlzott feszültség kockázata átível. Ezzel szemben az alacsony ellenállású részecskék hatékonyan működhetnek alacsonyabb feszültségen, csökkentve az elektromos alkatrészek feszültségét. A kísérleti tesztelés vagy a számítási modellezés segít optimalizálni az elektromos paramétereket a rendszer végső beszerzése előtt.
Anyagválasztás korrozív környezetekhez
A savas vagy lúgos gázkomponenseket tartalmazó alkalmazásokhoz speciális anyagokra van szükség a korrózió megelőzésére. A szabványos lágyacél elektródák csak hónapokig bírják a korrozív működést, míg a speciális rozsdamentes acél vagy kerámia bevonatú elektródák évekig. Az anyagválasztás jelentősen befolyásolja a működési költségeket a rendszer élettartama során, ami indokolja a gondos értékelést a tervezési szakaszban.
Az elektrosztatikus leválasztó technológia fejlesztése és a jövőbeli fejlesztések
Impulzusenergiával működő rendszerek
A legújabb innovációk nagyfeszültségű impulzustechnológiát alkalmaznak a folyamatos egyenáramú gerjesztés helyett. Az impulzusos töltés csökkenti az átlagos energiafogyasztást, miközben megtartja a kiváló töltési jellemzőket. Egyes tervek a folyamatos rendszerekhez hasonló gyűjtési hatékonyságot érnek el 40-60 százalékkal alacsonyabb elektromos energiabevitel mellett, vonzó gazdaságosságot teremtve az energiatudatos létesítmények számára.
Integrált digitális monitorozás
A modern rendszerek átfogó szenzorhálózatokat tartalmaznak, amelyek valós idejű teljesítményfigyelést biztosítanak. Az elektródafeszültség, a kisülési áram, a kimeneti emisszió és a garatszintek folyamatos mérése lehetővé teszi a prediktív karbantartást – a szervizelést a problémák kialakulása előtt kell elvégezni, nem pedig azok előfordulását követően. A mesterséges intelligencia algoritmusai elemzik ezeket az adatfolyamokat, hogy optimalizálják az ütemezési ütemezést, az elektromos paramétereket és a karbantartási időzítést, így tovább csökkentve a működési költségeket.
Hibrid elektrosztatikus-mechanikai rendszerek
Az elektrosztatikus kicsapás és a mechanikus szűrés kombinálásával hibrid rendszerek jönnek létre, amelyek mindkét technológia előnyeit megragadják. Az elektrosztatikus tárgyasztal eltávolítja az ultrafinom részecskéket, míg a mechanikus szakasz a nagyobb részecskéket rögzíti, és tartalék védelmet biztosít. Ezek a rendszerek elérik az egyszámjegyű milligramm/normál köbméter kibocsátást, ami korábban elérhetetlen volt a hagyományos egyfokozatú technológiával.
Környezeti integrációs szempontok
A jövőbeli rendszerek egyre inkább a környezeti fenntarthatóságot hangsúlyozzák az egyszerű kibocsátásszabályozáson túl. A tervezési innovációk csökkentik a vízfogyasztást a nedves elektrosztatikus rendszerekben, újrahasznosított anyagokat alkalmaznak az építőiparban, és olyan energia-visszanyerő rendszereket tartalmaznak, amelyek a nagy hatékonyságú gyűjtési folyamatokból nyerik ki az elektromos energiát. Ezek a fejlesztések összhangba hozzák az elektrosztatikus technológiát a szélesebb ipari fenntarthatósági célkitűzésekkel.
A telepítés, az indítás és az üzembe helyezés legjobb gyakorlatai
Helyszín előkészítés és alapozás
A rendszer sikeres működése a megfelelő telepítési alapokkal kezdődik. Az elektrosztatikus rendszereknek vízszintesen kell működniük – a méterenként 5 millimétert meghaladó eltérések megzavarhatják az elektromos términtákat és a részecskegyűjtést. A rezgésszigetelő rendszerek megvédik az érzékeny elektromos alkatrészeket a környezeti rezgésektől. A légcsatorna csatlakozások pontos beállítást igényelnek, hogy megakadályozzák a gázkivezetést, és biztosítsák az egyenletes áramláselosztást a gyűjtőzónák között.
Elektromos rendszer integráció
A nagyfeszültségű elektromos rendszerek rendkívüli biztonsági szempontokat igényelnek a telepítés során. A leválasztó kapcsolóknak, a földelőrendszereknek és a vészleállító mechanizmusoknak minden működési körülmény között megbízhatóan kell működniük. A rendszer aktiválása előtti tesztelés ellenőrzi, hogy minden elektromos alkatrész a tervezési előírásoknak megfelelően működik-e, és megfelelően reagál-e a vezérlőjelekre.
Kezdeti teljesítményteszt
Az üzembe helyezési eljárások alapszintű teljesítménymutatókat hoznak létre, amelyekkel összehasonlítják a jövőbeli műveleteket. A kimeneti emisszió mérése tiszta bemeneti körülmények között a hatékonyság alapértékét adja. A bemeneti porkoncentráció fokozatos növekedése igazolja, hogy a rendszer fenntartja a tervezési hatékonyságot a teljes működési tartományban. A hőmérséklet- és nyomásesés-vizsgálat megerősíti, hogy a mechanikai és termikus tervezési feltételezések a tényleges működés során érvényesnek bizonyulnak.
A személyzet képzése és dokumentációja
A rendszerüzemeltetőknek átfogó képzésre van szükségük a normál működésre, a paraméterek figyelésére, az alapvető hibaelhárításra és a vészhelyzeti eljárásokra. Az egyes telepítésekre vonatkozó részletes kezelési kézikönyvek és karbantartási dokumentáció lehetővé teszi a hatékony, hosszú távú kezelést. A rendszeres felfrissítő képzés fenntartja az operatív kompetenciát a személyi változások bekövetkeztekor.
A környezeti hatás és a szabályozási megfelelés előnyei
Emissziós szabvány elérése
A környezetvédelmi előírások világszerte egyre szigorúbb határértékeket határoznak meg az ipari részecskekibocsátásra vonatkozóan. Az elektrosztatikus technológia következetesen lehetővé teszi a jelenlegi szabványoknak való megfelelést, miközben biztonsági ráhagyást biztosít a jövőbeni szabályozási szigorításokhoz. Egy modern elektrosztatikus porgyűjtő rendszerint normál köbméterenként 50 milligramm alatti kibocsátást ér el, ami jóval a legtöbb nemzetközi környezetvédelmi szabvány alatt van.
Levegőminőségi hozzájárulások
Az ipari porkibocsátás jelentősen hozzájárul a környezeti levegő szennyezéséhez és a kapcsolódó légúti egészségügyi hatásokhoz. Az elektrosztatikus rendszerek megakadályozzák, hogy évente több ezer tonna részecskék kerüljenek a légkörbe a nagyobb ipari régiókban. Ez a kollektív hatás a közösségi levegő minőségének mérhető javulását és a szennyezéssel összefüggő betegségekből származó egészségügyi terhek csökkenését jelenti.
A munkavállalók biztonságának javítása
A kipufogógázok légkörbe történő kibocsátása előtti felfogása megóvja a dolgozókat az ellenőrizetlen kibocsátásra jellemző porfelhőktől. A létesítmények jobb levegőminősége csökkenti a munkahelyi légúti megbetegedések számát, csökkenti a hiányzásokat és javítja a dolgozók általános termelékenységét. Ezek a biztonsági fejlesztések jóval túlmutatnak az egyszerű szabályozási megfelelőségen.
Erőforrás-helyreállítási lehetőségek
Számos ipari folyamat során értékes anyagok szabadulnak fel a kipufogóporban. Az elektrosztatikus gyűjtés ezeket az anyagokat száraz, viszonylag tiszta, újrahasznosításra alkalmas formában őrzi meg. A visszanyert alumíniumpor, fémtartalmú vegyületek és egyéb melléktermékek bevételi forrásokat generálnak, miközben csökkentik a bányászati és elsődleges termelési igényeket. Ez az erőforrás-hatékonyság összhangban van a körforgásos gazdaság elveivel, amelyeket a környezettudatos gyártók egyre jobban értékelnek.
Pénzügyi elemzés és költség-haszon értékelés
Tőkebefektetési követelmények
Az elektrosztatikus rendszerek kezdeti felszerelése és telepítési költségei jelentősen eltérnek a gyűjtési terület követelményeitől és az alkalmazás bonyolultságától függően. Az egyetlen feldolgozósort kiszolgáló kisebb rendszerek telepítése 50 000 és 150 000 dollár között lehet. A több folyamatot kiszolgáló, vagy az extrém porterhelést kezelő nagy integrált rendszerek akár több millió dollárt is elérhetnek. Az egyes mechanikai alternatíváknál magasabb látszólagos tőkeköltségek ellenére a kiváló hatékonyság és tartósság kedvező hosszú távú gazdaságosságot teremt.
Működési költségdinamika
Az elektromos energiafogyasztás jelenti a legnagyobb visszatérő működési költséget. A modern rendszerek jellemzően 5-15 kilowatt fogyasztanak ezer köbméterenként óránként kezelt gázmennyiségre. Összehasonlítva a zsákházas rendszerekkel, ahol az energiafogyasztás drámaian megnő a szűrőpogácsák fejlődésével, az elektrosztatikus rendszerek állandó energiaigényt tartanak fenn az életciklus során. A további működési költségek magukban foglalják az elektródák cseréjét, a karbantartási anyagokat és az alkalmankénti javítási alkatrészeket – általában a berendezés költségének 3-8 százalékát évente.
A befektetés megtérülési üteme
Az életciklus-költségek és a mechanikus szűrő alternatívák összehasonlítása azt mutatja, hogy az elektrosztatikus rendszerek általában 3-5 éven belül megtérülnek az üzemeltetési költségek csökkentésével. A berendezések meghosszabbított élettartama – a jól karbantartott rendszerek esetében 15-25 év – további értéket teremt a megtérülési időszakon túli több évtizedes megbízható szolgáltatás révén. A kivételes begyűjtési hatékonyságot igénylő létesítmények még gyorsabb megtérülést érhetnek el, ha az alternatív technológiák semmilyen ésszerű költséggel nem képesek teljesíteni a teljesítménykövetelményeket.
Rejtett költségcsökkentés
A közvetlen berendezésköltségeken túl az elektrosztatikus rendszerek csökkentik a járulékos költségeket, beleértve a szűrők ártalmatlanítását, az iszapkezelést a nedves rendszerekben és a szűrő idő előtti meghibásodásából eredő sürgősségi javításokat. A környezeti megfelelőség javítása csökkentheti az engedélyezési költségeket, a bírságok kockázatát és a biztosítási díjakat azokon a joghatóságokon, ahol a kibocsátások megsértése súlyos szankciókat von maga után. Ezek a közvetett előnyök, bár nehezebb számszerűsíteni, gyakran meghaladják a közvetlen működési megtakarításokat.
Elektrosztatikus leválasztó rendszer architektúrája
Gyakran ismételt kérdések az elektrosztatikus leválasztókkal kapcsolatban
1. kérdés: Mi a modern elektrosztatikus leválasztók tipikus begyűjtési hatékonysága?
A modern elektrosztatikus rendszerek folyamatosan 99-99,9 százalékos gyűjtési hatékonyságot érnek el az ultrafinomtól a durva szemcseméretig terjedő teljes tartományban. Ez azt jelenti, hogy minden tízezer, a rendszerbe kerülő részecske után csak tíz-száz részecske kerül a légkörbe. A hatásfok a részecskék jellemzőitől, az elektromos paraméterektől és a rendszer kialakításától függően változik, de a jól karbantartott rendszerek működési élettartamuk során ritkán esnek 99 százalék alá.
2. kérdés: Milyen gyakran kell cserélni az elektrosztatikus leválasztó elektródáit?
A kisütő- és gyűjtőelektródák általában 8-15 évig működnek, mielőtt a csere szükségessé válik. A tényleges élettartam a bemeneti por koncentrációjától, a részecske-ellenállástól, az üzemi hőmérséklettől és a karbantartás minőségétől függ. Egyes létesítményekben az elektródák élettartama meghaladja a 20 évet, míg mások, amelyek extrém körülmények között működnek, 5-7 évente cserét igényelhetnek. A megelőző karbantartás, beleértve a rendszeres tisztítást és a korróziógátlást, jelentősen meghosszabbítja az elektródák élettartamát.
3. kérdés: Az elektrosztatikus leválasztók képesek kezelni a magas hőmérsékletű kipufogógázokat?
A szabványos elektrosztatikus rendszerek körülbelül 160 Celsius fokig hatékonyan működnek. Ezen a hőmérsékleten túl a gáz sűrűsége csökken, az elektromos vezetőképesség nő, és jelentősen megnő a szikraképződés kockázata. A speciális elektródaanyagokat és szabályozási stratégiákat használó speciális magas hőmérsékletű rendszerek azonban képesek kezelni a 300 Celsius fokos vagy magasabb hőmérsékletű kipufogógáz-áramot. Az alkalmazás-specifikus tervezési konzultáció biztosítja a megfelelő rendszerválasztást a magas hőmérsékletű szolgáltatáshoz.
4. kérdés: Milyen karbantartást igényel az elektrosztatikus porgyűjtő?
A rutin karbantartás magában foglalja az elektródák állapotának és beállításának negyedéves szemrevételezését, az elektromos üzemi paraméterek félévente történő mérését, valamint a garatürítő rendszerek folyamatos ellenőrzését. Az éves karbantartás magában foglalja a hőképalkotást az elektromos rendellenességek észlelésére, a rendszer nyomásesésének mérését és a vezérlőrendszer működésének ellenőrzését. Az alkatrészek meghibásodása előtti megelőző cseréje megakadályozza a vészleállításokat és fenntartja a folyamatos teljesítményt. Egy átfogó megelőző karbantartási program általában 40-60 óra szakképzett munkaerőt igényel évente ipari méretű rendszerek esetében.
Q5: Hogyan befolyásolja a részecske-ellenállás az elektrosztatikus leválasztó teljesítményét?
A részecskék elektromos ellenállása alapvetően meghatározza, hogy a részecskék milyen hatékonyan tartják meg a töltést és vándorolnak a gyűjtőfelületekre. Az optimális teljesítmény akkor érhető el, ha a részecske-ellenállás 10^8 és 10^11 ohm-cm közé esik. 10^8 ohm-cm alatt a részecskék túl gyorsan veszítenek töltésükből. 10^11 ohm-cm felett a részecskék túlzott töltést tartanak fenn, és taszítják a gyűjtőfelületeket. Az adott alkalmazási részecske-ellenállás megértése a rendszer tervezése során biztosítja, hogy az elektromos paraméterek optimalizálhatók a maximális hatékonyság érdekében.
6. kérdés: Mi a különbség a lemezes és a cső típusú elektrosztatikus leválasztó között?
A lemezes rendszerek párhuzamos gyűjtőlemezeket alkalmaznak, amelyek között kisülési elektródák vannak felfüggesztve. Kompakt kialakítást és egyszerű karbantartási hozzáférést kínálnak. A cső típusú rendszerek hengeres gyűjtőcsövekkel rendelkeznek központi kisülési elektródákkal. A csövek nagyobb gyűjtőfelületet biztosítanak az egyenértékű alapterületen belül, nagyobb gázmennyiség befogadására. A csőkialakítások összetettebb karbantartási és repülési kihívásokat jelentenek, de kiválóak a szűkös helyű alkalmazásokban. A kiválasztás a létesítmény elrendezésétől, a gázmennyiség-igényektől és a karbantartási képességtől függ.
7. kérdés: Hogyan állapíthatom meg, hogy az elektrosztatikus rendszer megfelelő-e a létesítményemben?
Az elektrosztatikus technológia olyan alkalmazásokhoz illeszkedik, ahol a finom részecskék befogása kritikus fontosságú, a működési költségeket minimálisra kell csökkenteni a berendezés élettartama során, és helyszűke van. A technológia kiváló a visszanyerést igénylő részecskék, a szűrőtisztítással szembeni nagy ellenállású anyagok és az olyan helyzetekben, amikor a nyomásesés állandósága elengedhetetlen. Ezzel szemben a rendkívül ragadós anyagokat vagy korrozív gőzöket előállító alkalmazások nedves elektrosztatikus kialakítást vagy hibrid rendszereket igényelhetnek. A konkrét alkalmazási követelmények műszaki értékelése határozza meg az optimális technológia kiválasztását.
8. kérdés: Milyen biztonsági megfontolások vonatkoznak az elektrosztatikus leválasztó működésére?
A nagyfeszültségű elektromos rendszerek átfogó biztonsági protokollokat igényelnek, beleértve az energialeválasztási eljárásokat, a vészleállító rendszereket, a megfelelő földelést és a személyzet képzését. Az áramütés veszélye akkor is fennáll, ha a berendezés inaktívnak tűnik, mivel az elektromos alkatrészekben tárolt töltés veszélyt jelent. A létesítményeknek be kell vezetniük a lock-out kijelölési eljárásokat, korlátozniuk kell a hozzáférést a nagyfeszültségű zónákhoz, és rendszeres biztonsági képzést kell tartaniuk a személyzet számára. Az elektromos rendszerek megfelelő karbantartása és az elektromos előírások betartása biztosítja a biztonságos működést a berendezés teljes élettartama alatt.
9. kérdés: Hogyan befolyásolják a környezeti feltételek az elektrosztatikus leválasztó teljesítményét?
A hőmérséklet jelentősen befolyásolja a teljesítményt, a magasabb hőmérséklet csökkenti a gáz sűrűségét és növeli az elektromos vezetőképességet. A 15 százalék feletti páratartalom korrozív környezetet hozhat létre az elektródák felületén. A kén-dioxidot, nitrogén-oxidokat vagy más vegyi anyagokat tartalmazó belépő gáz összetétele savas körülményeket hozhat létre, amelyek speciális elektródaanyagokat igényelnek. A létesítmény helyének magassága befolyásolja a gáz sűrűségét és az elektromos teljesítményt. A megfelelő rendszertervezés figyelembe veszi az összes várható környezeti feltételt, hogy a működési élettartam során egyenletes teljesítményt biztosítson.
10. kérdés: Milyen kibocsátási szintet érhetnek el az elektrosztatikus leválasztók?
A modern elektrosztatikus rendszerek rendesen 50 milligramm alatti kibocsátást érnek el normál köbméterenként. A több gyűjtési szakaszt vagy hibrid technológiát magában foglaló fejlett kialakítások normál köbméterenként 10 milligramm alatti kibocsátást érhetnek el. A normál köbméterenkénti egy számjegyű milligramm kibocsátás az elektrosztatikus technológiát a leghatékonyabb porgyűjtési módszerek közé sorolja. Ezek a teljesítményszintek meghaladják a legtöbb nemzetközi környezetvédelmi szabványt, és biztonsági tartalékot biztosítanak a jövőbeni szabályozási szigorításokhoz.
