Bevezetés: Az ipari porszabályozás fejlődése
Az ipari folyamatok levegőben szálló részecskéket termelnek, amelyek jelentős kockázatot jelentenek a munkavállalók egészségére, a környezeti megfelelésre és a berendezések élettartamára. A hatékony légszennyezés-szabályozás iránti igény ösztönözte a porgyűjtési technológiák fejlődését az egyszerű ülepítőkamráktól a magasan megtervezett szűrőrendszerekig. Ezek közül a impulzussugár redős patronszűrő átalakuló megoldásként tűnik ki. A nagy hatékonyságú médiát egy intelligens, öntisztító mechanizmussal ötvözi, amely lehetővé teszi a folyamatos működést nagy porterhelés mellett is.
A hagyományos zsákos szűrőkkel ellentétben, amelyek szövettasakokra támaszkodnak, a redős patronszűrő kompakt, hengeres elemet használ redőzött hordozókkal. Ez a kialakítás drámaian megnöveli a szűrési területet kisebb helyigényen belül. Az impulzussugaras tisztítási technológia integrálása biztosítja, hogy ez a közeg online regenerálható legyen, minimalizálva az állásidőt és fenntartva a stabil nyomásesést. Ezeknek a rendszereknek a megértése elengedhetetlen az üzemmérnökök, létesítményvezetők és környezetvédelmi megfelelőségi tisztek számára, akik megbízható, költséghatékony porkezelést keresnek.
Mi az a Pulse Jet redős patronszűrő?

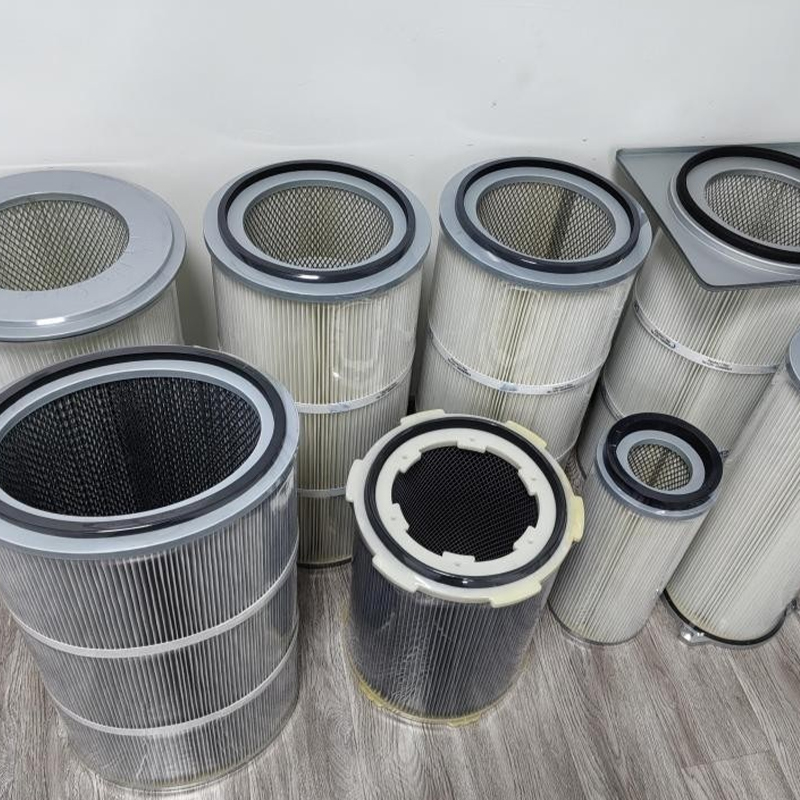

A impulzussugár redős patronszűrő egy hengeres szűrőelem, amelyet ipari porgyűjtőkben használnak. A központi mag köré redőzött szűrőanyagot tartalmaz, és a teljes szerelvényt úgy tervezték, hogy ellenálljon a tisztításhoz szükséges időszakos sűrített levegő impulzusoknak. Az "impulzussugár" kifejezés a tisztítási módszerre utal: egy rövid, nagy nyomású levegőt irányítanak a patron belsejébe, meghajlítva a médiát, és kimozdítva a felgyülemlett porlepényt.
Ezek a szűrők a kazettás porgyűjtő rendszerek alapvető alkotóelemei, amelyeket széles körben használnak olyan iparágakban, mint a fémmegmunkálás, a fafeldolgozás, a gyógyszeripar, az élelmiszer-feldolgozás és a vegyipar. Elsődleges funkciójuk a finom részecskék felfogása a kipufogó levegőből, védve a személyzetet és a környezetet, miközben lehetővé teszi az értékes anyagok visszanyerését.
A kazettás porgyűjtő szűrő anatómiája
Ahhoz, hogy megértsük a teljesítmény előnyeit a porgyűjtő patronszűrő , hasznos megvizsgálni annak kulcsfontosságú összetevőit. Egy tipikus ipari porgyűjtő szűrő számos kritikus elemet tartalmaz, amelyek mindegyike hozzájárul általános funkcionalitásához és tartósságához.
Szűrő média
A média a szűrő szíve. Jellemzően cellulózból, poliészterből vagy speciális szintetikus keverékekből készült nemszőtt szövet. A közeg megválasztása az alkalmazás üzemi hőmérsékletétől, porkémiától és nedvességtartalmától függ. Például a poliészter elterjedt száraz alkalmazásoknál 82 Celsius-fokig, míg a PTFE-bevonatú vagy nanoszálas közegek fokozott hatékonyságot kínálnak a szubmikron részecskék számára. A hordozó redőzött, hogy megnövelje a por elfogására rendelkezésre álló felületet.
Redős geometria és térköz
A redős szerkezet meghatározó jellemzője a redős patronszűrő . A ráncok magassága, sűrűsége és alakja közvetlenül befolyásolja a szűrési ellenállást és a tisztítás hatékonyságát. A hagyományos háromszög redők hajlamosak a por áthidalására és eltömődésére a redővölgyekben. A fejlett kialakítások, például a trapéz alakú vagy a széles redős konfigurációk úgy oldják meg ezt a problémát, hogy nyitott csatornákat tartanak fenn, amelyek lehetővé teszik a por könnyebb felszabadulását az impulzusos tisztítás során. Egyes prémium szűrők szintetikus gyöngyleválasztókat használnak a redők egyenletes elválasztására, így biztosítva a média teljes kihasználását.
Belső kúp és tartószerkezetek
Sok nagy teljesítményű patronos porgyűjtő szűrők tartalmazzon egy belső kúpot vagy egy további redős csomagot az alján. Ez a kúp megnöveli a teljes szűrési területet, és javítja a pulzáló tisztítólevegő eloszlását, biztosítva, hogy a patron alsó részei hatékonyan megtisztuljanak. A kazetta tetején fém vagy műanyag zárókupak található a rögzítéshez, valamint egy tömítés, amely a csőlaphoz illeszkedik, megakadályozva a por megkerülését.
Hogyan működik a Pulse-Jet Cleaning
E szűrők meghatározó működési jellemzője az impulzussugaras tisztító mechanizmus. Ez az eljárás lehetővé teszi a porgyűjtő folyamatos működését, viszonylag stabil nyomásesést fenntartva anélkül, hogy a kézi tisztításhoz le kellene állítani. Ennek a tisztítási ciklusnak a hatékonysága az, ami megkülönbözteti a kiváló teljesítményt ipari porgyűjtő szűrő egy hagyományostól.
A tisztítási ciklus
Normál működés közben a porral terhelt levegő kívülről befelé halad át a szűrőanyagon. A részecskék lerakódnak a külső felületre, porlepényt képezve. Ez a pogácsa valójában segíti a szűrést, de növeli az ellenállást vagy a nyomásesést is a szűrőn. Amikor a nyomásesés elér egy előre meghatározott alapértéket, vagy egy időzített idő elteltével, az impulzussugaras rendszer aktiválódik.
Sűrített levegő impulzus: A membránszelep rövid, jellemzően 100-450 milliszekundumos sűrített levegőt bocsát ki a gyűjtőcsőből a fúvócsőbe.
Indukált légáramlás: Ez az elsődleges légimpulzus a kazetta közepén halad lefelé. Amint kilép a fúvókából, a Venturi-effektus miatt másodlagos levegőáramot indukál, amely az elsődleges impulzus térfogatának körülbelül 5-8-szorosa. Ezt az indukált levegőt a tisztalevegő-kamrából szívják el.
Média hajlítás és porleadás: A kombinált légáramlás kompressziós hullámot hoz létre, amely gyorsan nyomás alá helyezi a patron belsejét. Emiatt a redős hordozó kifelé hajlik, és kitágítja a kazettát. A hirtelen tágulás megszakítja a kötést a porlepény és a média felülete között. Az elmozdult por az alatta lévő garatba esik.
A tisztítás jellemzően sorokban történik, a kazettáknak csak egy része pulzál egy adott időpontban. Ez az "online" tisztítási megközelítés lehetővé teszi a rendszer számára a folyamatos légáramlás fenntartását, elkerülve a költséges folyamatmegszakításokat.
Főbb előnyök a baghouse szűrőkkel szemben
Míg mind a patronos, mind a zsákházas szűrőket ipari porgyűjtésre használják, a patronos porgyűjtő szűrő számos külön előnyt kínál. Ezeknek a különbségeknek a megértése döntő fontosságú, amikor egy adott alkalmazáshoz rendszert választunk.
| Funkció | Pulse Jet hajtogatott kazettás szűrő | Hagyományos baghouse szűrő |
|---|---|---|
| Szűrési terület lábnyomonként | Magas (akár 2-3-szor több, mint egy helyen lévő táskák) | Lejjebb |
| Tisztítási hatékonyság | Kiváló porleválasztás a hordozó merevségének és redős geometriájának köszönhetően | Mérsékelt; a szövettasakok rugalmasabbak, de hajlamosak a hiányos tisztításra |
| Nyomásesés | Lejjebb and more stable over time | Magasabb; gyorsabban emelkedik |
| Karbantartás és csere | Könnyebb; a patronokat jellemzően tiszta levegő oldalról cserélik | Munkaigényesebb; a táskák ketreceket és több kezelést igényelnek |
| Szűrési hatékonyság finom por esetén | Magas, különösen fejlett adathordozókkal (PTFE, nanoszálas) | Jó, de gyakran nagyobb nyomásesést igényel az összehasonlítható hatékonyság eléréséhez |
A kutatások kimutatták, hogy a trapéz alakú redős patronos szűrők több tisztítási cikluson keresztül is stabilabb teljesítményt tudnak fenntartani a hagyományos háromszög redős kialakításokhoz képest, és lényegesen alacsonyabb a maradék nyomásesés növekedési üteme. Ez a stabilitás közvetlenül energiamegtakarítást és meghosszabbított szűrőélettartamot jelent.
Teljesítménymutatók és adatok
Az előadás a patronos porgyűjtő szűrő számszerűsíthető számos kulcsfontosságú mérőszámmal. Ezek a paraméterek segítenek a mérnököknek és kezelőknek a rendszer állapotának értékelésében, a tisztítási ciklusok optimalizálásában és a karbantartási igények előrejelzésében.
Tervezési innovációk, amelyek javítják a teljesítményt
A legújabb mérnöki fejlesztések a redős szűrők történelmi korlátait kezelték, különös tekintettel a tisztítási hatékonyságra és a nyomásesés stabilitására. Két jelentős újítást érdemes megvizsgálni: a redőgeometria optimalizálását és a fejlett tisztítófúvókák kialakítását.
Optimalizált ráncgeometria
A hagyományos patronos szűrők háromszögletű redős szerkezete érzékeny a por felhalmozódására a redők völgyeiben, ami visszafordíthatatlan eltömődéshez vezet. Az újabb kialakítás, a trapéz alakú redős patronszűrő (TPCF) váltakozó hosszú és rövid redőket tartalmaz. Ez a konfiguráció körülbelül 5,4 százalékkal növeli a hatékony szűrési területet, miközben nyitottabb csatornákat biztosít a por kibocsátásához az impulzusos tisztítás során. Az összehasonlító tesztek során a TPCF csak 33,37 százalékos reziduális nyomásesés növekedési rátát mutatott, szemben a stésard PCF-ek több mint 62 százalékával, ami lényegesen stabilabb, hosszú távú teljesítményt jelez.
Továbbfejlesztett fúvóka és impulzus szállítás
A fúvóka kialakítása kritikus szerepet játszik a tisztítási energia egyenletes elosztásában a kazetta hossza mentén. A hagyományos kerek fúvókák magas nyomású zónát hoznak létre a patron tetején, de gyenge impulzust az alján. Az innovációk, mint pl intenzív injekciós fúvókák and diffúziós fúvókák a probléma enyhítésére fejlesztették ki. Ezek a kialakítások javítják a nyomáseloszlást a szűrő felületén, biztosítva, hogy a teljes hordozócsomag, felülről lefelé, megfelelő tisztítási energiát kapjon. Egyes fejlett rendszerek még ellentétes impulzussugár-konfigurációt is alkalmaznak, ahol a patron alján lévő második fúvóka ütköző légáramot hoz létre, amely fokozza a tisztítás intenzitását és egyenletességét.
Mely iparágak használnak patronszűrőket?
A sokoldalúság a ipari porgyűjtő szűrő sokféle alkalmazásra teszi alkalmassá. A kiválasztás a por jellemzőitől, a terhelési sebességtől, a hőmérséklettől és a szükséges kibocsátási határértékektől függ.
Fémmegmunkálás és gyártás: Hegesztési füst, plazmavágási füst, őrlési por és fémszemcsék felfogása. Ezekben az alkalmazásokban a lángálló vagy szikraálló közeg előnyös.
Famegmunkálás: Gyúlékony fapor és forgács összegyűjtése. Az antisztatikus tulajdonságokkal rendelkező patronszűrőket gyakran használják a tűz- és robbanásveszély csökkentésére.
Gyógyszerek és tápanyagok: Gyógyszerészeti hatóanyagok (API-k) és porok összegyűjtése. A nagy hatékonyságú közegeknek (MERV 15 vagy magasabb) meg kell felelniük a szigorú tisztasági és munkavállalói biztonsági előírásoknak.
Élelmiszer feldolgozás: Liszt, cukor, fűszerek és egyéb élelmiszer-porok felfogása. A szűrőknek meg kell felelniük az FDA előírásainak, és gyakran mosható vagy nedvességálló anyagokat kell használni.
Vegyi és ömlesztett porkezelés: Különféle porok és szemcsés anyagok gyűjtése. A szűrőanyagnak kémiailag kompatibilisnek kell lennie a kezelt porral.
Bányászat és ásványfeldolgozás: A szilícium-dioxid és más ásványi porok ellenőrzése a dolgozók egészségének védelme és a környezetvédelmi előírások betartása érdekében.
Karbantartás legjobb gyakorlatai
A megfelelő karbantartás elengedhetetlen az a. élettartamának és teljesítményének maximalizálásához porelszívó kazettás szűrő . A proaktív karbantartási programmal megelőzhetők a váratlan leállások, és biztosítható a folyamatos szabályozási megfelelés.
Rendszeres ellenőrzés
Időnként ellenőrizze a patronokat, hogy nincsenek-e rajta kopás, sérülés vagy vakság jelei. A tisztalevegő-csatlakozón keresztüli szemrevételezéssel a hordozó szakadásai, meghibásodott tömítések vagy túlzott por felhalmozódása észlelhető. A nyomásesési trendek nyomon követése értékes diagnosztikai információkkal szolgál. A nyomásesés hirtelen emelkedése a tisztítórendszer hibás működését, míg a nyomáscsökkenés szivárgást jelezhet.
Pulse-jet rendszer hangolás
Az impulzussugaras tisztítórendszert az adott alkalmazáshoz kell kalibrálni. A figyelembe veendő tényezők közé tartozik az impulzusnyomás, az impulzus időtartama és a tisztítás gyakorisága. A túlzott tisztítás lerövidítheti a szűrő élettartamát azáltal, hogy túlzottan meghajlítja a hordozót, míg az alultisztítás nagy nyomáseséshez és csökkent légáramláshoz vezet. A legtöbb gyártó iránymutatást ad a kezdeti beállításokhoz, amelyek az üzemi adatok alapján finomhangolhatók.
Megfelelő csereeljárások
A patronok cseréjekor ügyeljen arra, hogy az új szűrők megfelelően illeszkedjenek és tömítve legyenek a csőlapon. Még egy kis szivárgás is lehetővé teheti, hogy a por megkerülje a szűrőt, ami károsíthatja a károsanyag-kibocsátást és károsíthatja a későbbi berendezéseket. Mindig megbízható cserealkatrészeket használjon impulzussugár redős patronszűrő manufacturer az illeszkedés és a teljesítmény garantálása érdekében.
Környezeti és gazdasági előnyök
Elfogadása haladó patronos porgyűjtő szűrők mérhető környezeti és gazdasági előnyökkel jár. Ezek a rendszerek hozzájárulnak a tisztább levegőhöz, a csökkentett energiafogyasztáshoz és az alacsonyabb teljes fenntartási költséghez.
Energiamegtakarítás: A redős patronos szűrők alacsonyabb és stabilabb nyomásesése csökkenti a levegőnek a rendszeren való áthaladásához szükséges energiát. Alkalmazástól függően 15-30 százalékos energiamegtakarításról számoltak be a hagyományos baghouse rendszerekhez képest.
Csökkentett kibocsátás: A nagy hatékonyságú közegek, különösen a PTFE vagy nanoszálas bevonatokkal, 1 milligramm/köbméter alatti kilépő porkoncentrációt képesek elérni, még a legszigorúbb környezetvédelmi előírásoknak is megfelelve.
Meghosszabbított szűrő élettartam: A jobb tisztítási hatékonyság és a tartós hordozószerkezet hosszabb szervizintervallumot eredményez, csökkentve a szűrőcserék gyakoriságát és a kapcsolódó hulladékkezelési költségeket.
Gyakran Ismételt Kérdések
1. kérdés: Mi az az impulzussugárral redőzött patronszűrő?
Az impulzussugárral redőzött patronos szűrő egy hengeres szűrőberendezés, amelyet ipari porgyűjtőkben használnak. A felület maximalizálása érdekében redőzött hordozót tartalmaz, és rövid sűrített levegőt használ a szűrő felületének tisztítására, így folyamatos működést tesz lehetővé leállítás nélkül.
2. kérdés: Hogyan működik az impulzussugárzó patronszűrő?
Működés közben a porral teli levegő áthalad a redős közegen kívülről befelé, ahol a részecskék a külső felületen felfogódnak. Amikor a nyomásesés elér egy beállított értéket, sűrített levegő impulzus kerül a patronba, meghajlítva a médiát, és a felgyülemlett porlepényt az alatta lévő garatba engedve.
3. kérdés: Hogyan tisztítsuk meg a redős patronszűrőt?
A tisztítás az impulzussugaras rendszeren keresztül automatizált. A sűrített levegő impulzusai a patron belsejébe jutnak, lökéshullámot hozva létre, amely kifelé hajlítja a médiát, és megszakítja a porlepény tapadását. A rendszer online működik, az egyes kazettasorokat tisztítja, miközben a gyűjtő tovább működik.
4. kérdés: Mi a különbség a zsákszűrő és a patronszűrő között?
A zsákos szűrők hosszú, ketrecekkel alátámasztott szövettasakokat, míg a patronos szűrők merev, redős hengeres elemeket használnak. A patronos szűrők nagyobb szűrési területet kínálnak lábnyomonként, alacsonyabb és stabilabb nyomásesést, valamint egyszerűbb karbantartást a zsákházas rendszerekhez képest.
5. kérdés: Mely iparágak használnak patronszűrőket?
A patronos szűrőket számos iparágban használják, beleértve a fémmegmunkálást, a fafeldolgozást, a gyógyszergyártást, az élelmiszer-feldolgozást, a vegyi gyártást, a bányászatot és az ásványfeldolgozást. Nagy hatékonyságot és folyamatos működést igénylő alkalmazásokhoz alkalmasak.
